一、疊層結構與信號分布設計

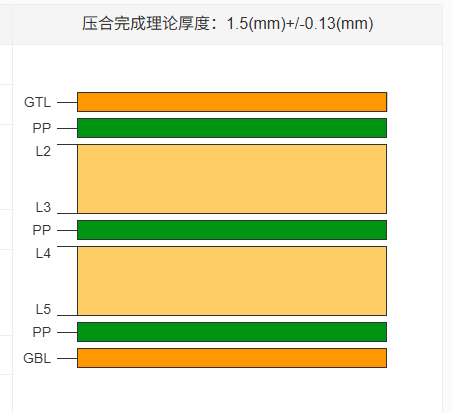

1. 對稱層疊布局
   采用TOP/Bottom為信號層，中間四層為電源與地層的對稱結構。電源層與地層相鄰可降低阻抗，減少電源噪聲對差分信號的干擾。例如，將高速差分信號布置在第三層，其上下層均為完整地平面，形成電磁屏蔽屏障。

2. 信號層功能劃分
   高速差分對與低頻信號分層處理。將PCIe/SATA等高速差分信號分配至獨立信號層，避免與時鐘線或模擬信號層相鄰。相鄰層差分對間距需保持30mil以上，防止串?dāng)_。

二、差分對布線核心規則
3. 嚴格等長匹配
使用蛇形走線補償長度差，誤差控制在±5mil內。例如DDR4地址總線差分對，每段走線長度差異超過5mil時需添加補償。工具自動匹配功能可提升效率。

4. 對稱間距控制
   差分對線間距保持線寬的3-5倍。6mil線寬時間距設為18-30mil，既能減少串?dāng)_又避免過度占用布線空間。關鍵區域（如BGA封裝）可局部縮小間距至1.5倍線寬。

三、耦合干擾抑制措施
5. 平行布線長度限制
差分對平行布線長度不超過100mm。超過該長度時需插入90°轉彎或縮短線寬，打破共模噪聲耦合條件。例如HDMI差分對每50mm設置一次轉折。

6. 過孔布局優化
   差分對過孔數量保持一致，間距誤差小于10mil。過孔反焊盤直徑需≥30mil，減少寄生電容。BGA區域過孔集中布置在焊盤邊緣，避免破壞對稱性。

四、阻抗控制與驗證
7. 特性阻抗匹配
使用2D場求解器計算差分阻抗，確保單端50Ω、差分100Ω。線寬/間距組合示例：表層6mil/6mil（介電常數4.5），內層5mil/5mil（介電常數4.2）。

8. 仿真驗證流程
   布線完成后進行全波電磁仿真，重點檢查3GHz以上頻段串?dāng)_。關鍵信號對串?dāng)_值需低于-30dB，眼圖張開度≥80%。

五、特殊場景處理方案
9. 跨層過渡策略
差分對換層時需添加GND過孔，相鄰過孔間距≤5mm。換層位置避開高速信號集中區域，優先選擇板邊緣位置。

10. 封裝區域處理
    BGA封裝差分對出線采用0.2mm線寬，出線后擴展至標準線寬。出線方向保持與封裝引腳排列方向一致，減少折彎次數。

六、工藝參數控制
11. 蝕刻公差管理
差分對線寬公差控制在±0.02mm，間距公差±0.03mm。采用激光直接成像(LDI)工藝提升細線精度，避免傳統曝光導致的線寬偏差。

12. 阻焊層覆蓋
    差分對焊盤邊緣縮進0.05mm，防止焊接時橋接。阻焊開口形狀與焊盤一致，避免應力集中導致線路變形。

通過上述方法，某六層板案例中高速差分對串?dāng)_值從-22dB優化至-38dB，眼高提升40%。關鍵是通過結構對稱性設計和工藝參數控制實現信號完整性目標。
