PCB 六層板線寬與線間距設置:6mil 間距在高頻信號下的深入探究

  • 2025-05-12 10:56:00
  • 瀏覽量:134

在高頻信號環境下,信號的傳輸特性和電磁干擾變得尤為敏感。本文將深入探討 PCB 六層板在高頻信號下線寬與線間距的設置,尤其是 6mil 間距的可行性,以及如何通過合理的設計優化來確保電路的可靠性和性能。


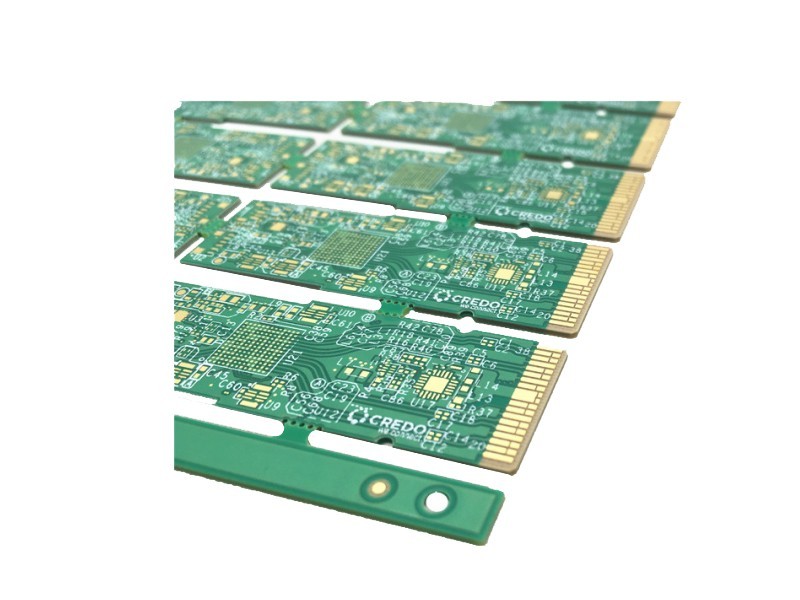

 一、六層板的結構與作用

六層板由六層導電層組成,通常包括頂層、底層和四個內部層。這種多層結構允許設計師將不同的信號類型、電源和地線分開,有助于減少信號之間的相互干擾。內部電源層和地層可以作為屏蔽層,為高速信號提供穩定的參考平面。



 二、線寬與線間距的基本原則

  1. 線寬確定 :線寬主要取決于流經導線的電流大小和允許的溫升。根據公式 \(I=\frac{\Delta T}{k\times A}\) ,其中 \(I\) 為電流,\(\Delta T\) 為允許的溫升,\(k\) 為常數,\(A\) 為導線的橫截面積,可以計算出滿足電流需求的最小線寬。一般而言,對于高頻信號,線寬應盡量保持一致,以確保阻抗連續性。

  2. 線間距影響 :線間距對信號的串?dāng)_和電磁輻射有直接影響。較大的線間距可以減少串?dāng)_,但也會增加 PCB 的尺寸和成本。因此,需要在保證信號完整性和控制成本之間找到平衡。



 三、6mil 間距在高頻信號下的挑戰

在高頻信號環境下(通常指頻率高于 100MHz),電磁波的波長遠小于 PCB 的尺寸,信號的傳輸特性變得復雜。6mil 的線間距雖然可以一定程度上減小 PCB 的尺寸,但在高頻下可能面臨以下挑戰:



  1. 串?dāng)_問題 :高頻信號的快速變化會導致更強的電磁場,當線間距較小時,相鄰信號線之間的耦合效應增強,容易產生串?dāng)_。這可能導致信號失真、誤觸發等問題。

  2. 電磁輻射 :較小的線間距會增加電磁輻射的風險,尤其是在高速信號切換時。這不僅會影響 PCB 內部的其他電路,還可能導致外部電磁干擾(EMI)問題。

  3. 阻抗控制 :高頻信號對阻抗匹配要求嚴格。過小的線間距可能使傳輸線的特性阻抗難以控制在設計值(通常為 50Ω),導致信號反射和駐波等問題。



 四、6mil 間距的可行性分析

盡管存在挑戰,通過合理的設計優化,6mil 間距在部分高頻信號應用中是可行的:



  1. 信號速率適配 :對于頻率在 100MHz 至 1GHz 之間的中等頻率信號,如一些通信接口信號(如 USB 2.0、以太網等),6mil 間距在采取適當措施后可以滿足要求。但對于極高頻信號(如毫米波頻段),間距可能需要進一步增大。

  2. 板疊結構優化 :利用六層板的內部電源層和地層作為屏蔽層,將高速信號線布置在靠近地平面的中間層,可以有效減少電磁輻射和串?dāng)_。同時,確保電源層和地層之間的緊密耦合,降低電源阻抗,有助于穩定信號傳輸。



 五、設計優化措施

  1. 差分信號設計 :對于高速差分信號(如 HDMI、PCIe 等),保持差分對內的線間距一致且緊密耦合,同時與其他信號線保持足夠的間距。差分信號的特性使其對外部干擾具有較高的抑制能力,可以在一定程度上緩解串?dāng)_問題。

  2. 過孔處理 :減少過孔的數量,特別是在高速信號線上。過孔會引入額外的電感和電容,影響信號的完整性。如果必須使用過孔,應盡量采用盲孔或埋孔,并進行適當?shù)倪^孔填充和覆蓋,以減少對信號傳輸?shù)挠绊憽?/span>

  3. 地平面完整性 :保持地平面的完整性和連續性,避免在地平面上設置過多的分割或過孔。地平面作為信號的參考平面,其完整性對于高頻信號的穩定傳輸至關重要。


 六、制造與成本考量

  1. 制造工藝能力 :在 6mil 間距下,PCB 制造商的工藝能力至關重要。需要選擇具備高精度制造設備和嚴格質量控制的制造商,以確保線寬和線間距的精確度。同時,與制造商充分溝通,了解其最小加工能力,避免設計超出制造限制。

  2. 成本評估 :較小的線間距雖然可以減小 PCB 尺寸,但也會增加制造成本。在設計階段,應權衡尺寸、性能和成本之間的關系,通過優化布局和布線,盡可能在滿足性能要求的前提下降低制造成本。
