PCB 材料選擇:優化疊層設計的關鍵
不同的應用場景和性能要求決定了 PCB 材料的多樣性。以下是幾種常見 PCB 材料及其適用場景,幫助工程師們做出明智的選擇。

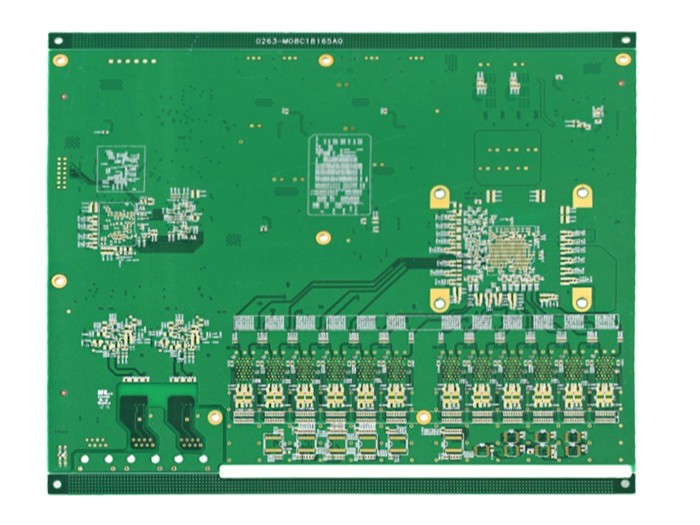

一、FR-4 材料
FR-4 是最常用的 PCB 材料之一,具有良好的電氣性能、機械強度和耐熱性。它的成本相對較低,適用于大多數普通的電子設備,如計算機主板、服務器主板、消費電子產品等。FR-4 材料的介電常數穩定,能夠滿足一般的信號傳輸要求。但其高頻性能有限,在高頻應用中可能會出現信號損耗較大的問題。
二、高頻材料
對于高頻電路,如射頻(RF)和微波電路,需要使用特殊的高頻材料。常見的高頻材料包括 Rogers 系列材料和 Teflon(聚四氟乙烯)材料。這些材料具有低介電常數和低介電損耗的特點,能夠在高頻段保持良好的信號傳輸質量,減少信號衰減和失真。例如,在 5G 通信設備、衛星通信設備等高頻應用中,高頻材料是首選。但高頻材料的成本較高,且加工難度相對較大。
三、金屬基板材料
金屬基板材料通常用于對散熱要求較高的電路板,如功率電子設備和 LED 照明設備。常見的金屬基板材料包括鋁基板和銅基板。金屬基板具有優異的散熱性能,能夠?qū)崃靠焖賯鲗?dǎo)到外部環境,確保電路的穩定工作。鋁基板成本較低,重量較輕,是大多數功率設備的首選;銅基板雖然成本高、重量大,但導熱性能更好,適用于對散熱要求極高的場合。然而,金屬基板的電氣絕緣性能相對較差,需要在設計中采取適當?shù)慕^緣措施。
四、柔性材料
在一些需要彎曲、折疊或輕薄化的電子設備中,如可穿戴設備、柔性顯示屏等,柔性 PCB 材料是理想的選擇。常見的柔性材料包括聚酰亞胺(PI)和聚酯(PET)。這些材料具有良好的柔韌性和耐彎折性,能夠滿足設備的特殊形態要求。但柔性材料的電氣性能和機械強度可能不如剛性材料,且加工工藝相對復雜,成本較高。
五、復合材料
復合材料結合了多種材料的優點,適用于一些特殊的應用場景。例如,F(xiàn)R-4 與高頻材料的復合板可以在一定程度上兼顧成本和高頻性能。在復合材料中,F(xiàn)R-4 作為基底層提供機械支撐和基本的電氣性能,而高頻材料作為表層或特定功能層,滿足高頻信號傳輸?shù)男枨?。這種復合結構可以降低整體成本,同時實現較好的高頻性能。
六、考慮材料的電氣性能
無論選擇哪種材料,其電氣性能都是首要考慮的因素。材料的介電常數直接影響信號的傳輸速度和阻抗匹配。例如,在高速數字電路中,需要選擇介電常數穩定且低的材料,以減少信號延遲和反射。同時,材料的介電損耗決定了信號在傳輸過程中的能量損失,特別是在高頻應用中,低介電損耗材料能夠有效減少信號衰減,提高信號完整性。此外,材料的導電性能也很重要,對于電源層和地層,應選擇導電性良好的材料,以降低電源阻抗,確保電源的穩定供應。
七、關注材料的熱性能
在電路板工作過程中,熱量的產生是不可避免的。材料的熱導率決定了其散熱能力。對于功率較大的電路板,如功率放大器、CPU 模塊等,應選擇熱導率高的材料,如金屬基板或添加了導熱填料的復合材料,以便及時將熱量傳導出去,防止電路板過熱。同時,材料的耐熱性也很關鍵,能夠確保電路板在高溫環境下穩定工作,避免因材料軟化或性能變化導致電路故障。
八、評估材料的機械性能
機械性能關系到電路板的物理強度和可靠性。材料的強度、剛度和韌性決定了電路板在安裝、使用和運輸過程中的抗變形能力。例如,在一些工業控制設備和汽車電子設備中,電路板可能會受到振動、沖擊等機械應力,需要選擇機械強度高的材料,如加強型 FR-4 或復合材料,以確保電路板的結構穩定性。此外,材料的尺寸穩定性也很重要,能夠在溫度變化時保持電路板的尺寸精度,避免因尺寸變化導致元件焊接不良或布線短路等問題。
九、考慮材料的成本與加工性
成本是工程設計中不可忽視的因素。不同材料的成本差異較大,如 FR-4 成本較低,而高頻材料和金屬基板材料成本較高。工程師需要根據項目的預算和性能要求,選擇性價比合適的材料。同時,材料的加工性也會影響生產成本和周期。例如,柔性材料和金屬基板材料的加工難度相對較大,需要特殊的加工設備和工藝,可能導致生產周期延長和成本增加。因此,在選擇材料時,應綜合考慮其加工難度和可制造性,確保設計能夠順利實現。
