Power Plane布線全攻略

  • 2025-05-09 10:42:00
  • 瀏覽量:118

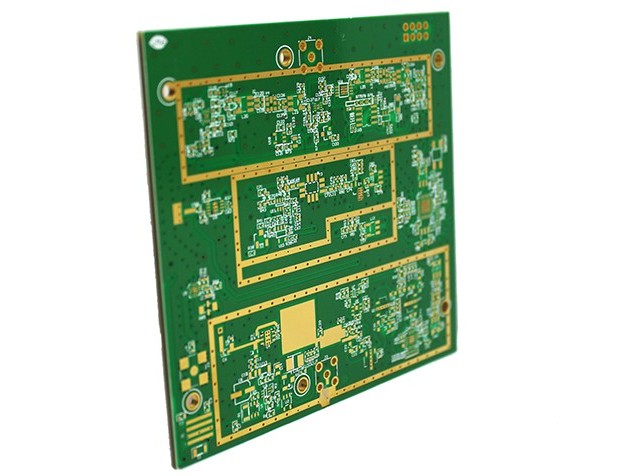

PCB設計中,Power Plane(電源層)的布線對于電路的穩定運行起著至關重要的作用。合理的電源層布線可以確保電路獲得穩定的電源供應,降低電源噪聲,提高電路的性能和可靠性。以下是 Power Plane 布線的詳細指南:


 一、前期準備



  1. 明確電源需求 :在開始布線之前,首先要明確電路中各個部分的電源需求,包括電壓值、電流大小、電源的穩定性要求等。例如,微控制器通常需要穩定的 3.3V 或 5V 電源,而功率放大器可能需要更高的電壓和更大的電流。了解這些需求有助于確定電源層的布局和布線策略。

  2. 規劃電源分配 :根據電路的功能模塊,規劃電源的分配。將同一電壓值的電源進行整合,避免電源之間的相互干擾。例如,將數字電路的電源和模擬電路的電源分開,分別設置獨立的電源層或電源區域。同時,考慮電源的去耦和濾波措施,確定濾波電容、電感等元件的放置位置。



 二、布線規則設置



  1. 電源層厚度 :根據電流的大小,設置合適的電源層厚度。較大的電流需要較厚的電源層,以降低線路電阻,減少電源傳輸過程中的損耗和發熱。一般來說,電源層的厚度可以在 1 盎司到 2 盎司銅厚之間選擇,具體厚度要根據實際電流大小和散熱要求進行計算和確定。

  2. 電源層間距 :如果有多層電源層,要合理設置電源層之間的間距。間距過小可能導致電源之間的相互干擾,間距過大則會增加 PCB 的厚度和成本。通常,電源層之間的間距可以設置在 0.5mm 到 2mm 之間,具體間距要根據電源電壓和絕緣要求進行選擇。



 三、電源層布線實施



  1. 大面積鋪銅 :在電源層上進行大面積鋪銅,以提供盡可能低的阻抗路徑。鋪銅區域應覆蓋整個電源層,避免出現大面積的空白區域。同時,要注意鋪銅的完整性,避免鋪銅區域被其他信號線或過孔分割成多個小塊。

  2. 過孔設計 :在電源層與其他層之間的連接處,合理設計過孔。過孔的大小和數量要根據電流的大小進行選擇。較大的電流需要較多的過孔,以分散電流,降低過孔的溫升。過孔的間距要均勻分布,確保電流能夠均勻地從電源層傳輸?shù)狡渌麑印?/span>

  3. 電源入口設計 :在電源進入 PCB 的位置,要進行合理的電源入口設計。通常,電源入口處應設置濾波電容,以濾除電源中的高頻噪聲。濾波電容應盡量靠近電源入口放置,以獲得最佳的濾波效果。同時,要確保電源入口處的布線寬大,能夠承受較大的電流沖擊。



 四、檢查與優化



  1. 檢查電源層完整性 :在布線完成后,要仔細檢查電源層的完整性。確保鋪銅區域沒有被分割成多個孤立的部分,電源層與其他層之間的連接正常。檢查過孔的分布是否均勻,電源入口處的濾波電容是否正確放置。

  2. 優化電源層分布 :根據實際布線結果,對電源層分布進行優化。如果發現電源層的某些區域存在過熱或壓降過大的問題,可以通過增加鋪銅面積、調整過孔數量和分布等方式進行優化。同時,檢查電源層與其他信號線之間的間距,確保電源層不會對其他信號產生干擾。
