PCB 四層板跨分割風險規避布局法

  • 2025-05-09 10:28:00
  • 瀏覽量:92

PCB 四層板設計中,跨分割問題是常見的風險之一??绶指钪傅氖切盘柧€跨越不同電源或地平面的分割邊界,導致信號回流路徑受阻,進而引發電磁干擾、信號完整性等問題。為規避跨分割風險,可采取以下布局調整方法:

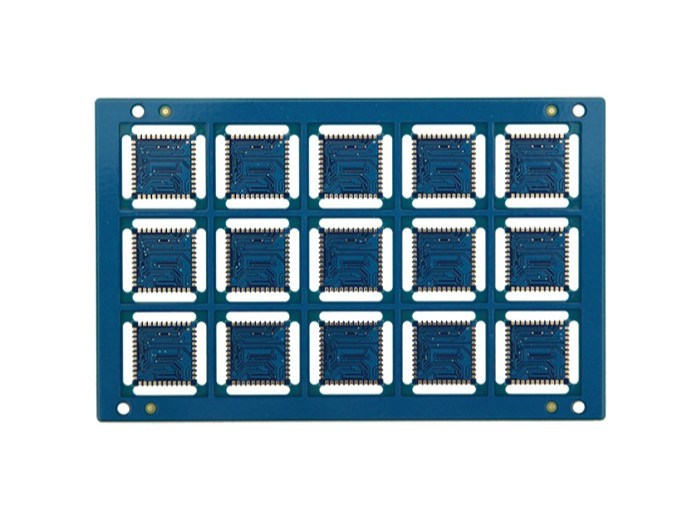

 4層HDI 半孔.jpg

 一、合理規劃電源和地平面



  1. 明確功能分區 :根據電路的功能模塊,將電源和地平面進行合理劃分。例如,將模擬電路和數字電路分別分配到不同的電源和地平面區域。模擬電路對電源的穩定性要求高,而數字電路對電源的瞬態響應要求高,因此應避免模擬電源平面與數字電源平面相互交叉和重疊。

  2. 優化平面形狀 :盡量保持電源和地平面形狀的規則性,避免復雜的幾何形狀和不規則的分割。不規則的平面形狀可能導致信號回流路徑不暢,增加跨分割的風險??梢圆捎么竺娣e的完整平面,或者通過合理的分割線和過孔將不同電源區域進行隔離。



 二、調整元件布局



  1. 集中布局相關元件 :將同一功能模塊的元件集中放置在 PCB 的同一區域內,盡量減少信號線跨越不同電源和地平面的情況。例如,將模擬電路元件集中放置在模擬電源和地平面區域內,數字電路元件集中放置在數字電源和地平面區域內。這樣可以縮短信號線的布線長度,降低跨分割的可能性。

  2. 避免元件跨分割邊界 :在布置元件時,要注意元件的位置與電源和地平面的分割邊界之間的關系。避免將元件放置在電源或地平面的分割邊界附近,特別是避免元件的引腳跨越分割邊界。元件的引腳應盡量位于同一電源和地平面區域內,以確保信號的正常傳輸。



 三、優化信號線布線



  1. 限制信號線跨越分割邊界 :在布線過程中,盡量避免信號線跨越不同電源和地平面的分割邊界。如果信號線必須跨越分割邊界,應盡量縮短跨越的長度,并在跨越處增加過孔以連接相應的地平面,為信號提供良好的回流路徑。

  2. 采用回流路徑優化技術 :對于高速信號線或重要的信號線,可以采用差分信號布線或共地回流等技術。差分信號布線可以有效降低電磁干擾,提高信號的抗干擾能力;共地回流技術通過設置專門的回流路徑,確保信號的回流路徑短而直接,減少信號回流的阻抗。



 四、增加過孔和連接



  1. 增加過孔連接電源和地平面 :在電源和地平面的分割邊界附近,適當增加過孔以連接不同電源和地平面區域。過孔可以提供信號回流的路徑,降低跨分割引起的阻抗變化。過孔的間距和數量應根據信號的頻率和電流大小進行合理設置。

  2. 設置連接橋 :在一些情況下,可以采用連接橋的方式將不同電源和地平面區域進行連接。連接橋是一種特殊的金屬導線,可以跨越分割邊界,為信號提供回流路徑。連接橋的寬度和長度應根據實際情況進行設計,以確保信號的正常傳輸。
