PCB布局優化:有效減少信號干擾

  • 2025-05-09 09:17:00
  • 瀏覽量:114

一、合理布局元件



將相互關聯的元件集中放置可以減少布線長度,從而降低信號干擾。例如,在音頻電路設計中,音頻輸入模塊、放大模塊和輸出模塊應緊湊布局,這樣能有效減少信號傳輸過程中的損耗和干擾。同時,要確保元件之間的間距適當,避免過于擁擠導致的信號耦合。



 二、區分敏感信號與干擾源



敏感信號線(如模擬信號線、高頻信號線)容易受到干擾,應遠離干擾源(如強電流路徑、電機、繼電器等)。例如,在設計微控制器電路時,將模擬信號線布置在遠離數字信號線和電源線的位置,可以有效降低數字信號對模擬信號的干擾。此外,還可以通過設置屏蔽措施(如使用金屬屏蔽罩或接地銅箔帶)來進一步保護敏感信號線。



 三、優化信號線走向



信號線的走向應盡量短而直,避免不必要的彎曲和交叉。如果信號線必須交叉,應采用垂直交叉的方式,以減少信號之間的耦合。例如,在設計中可采用 “曼哈頓布線法”,讓信號線盡量沿水平或垂直方向布線,減少斜線布線帶來的空間浪費和信號干擾。



 四、合理布置地線和電源線



地線和電源線的布局對減少信號干擾至關重要。應確保地線具有低阻抗,以提供穩定的參考電位??梢圆捎么竺娣e鋪銅的方式鋪設地線,形成地平面,這樣能有效減少地線阻抗。同時,電源線和地線應盡量靠近,形成良好的回流路徑,減少電源線上的噪聲耦合到信號線。



 五、采用多層板設計

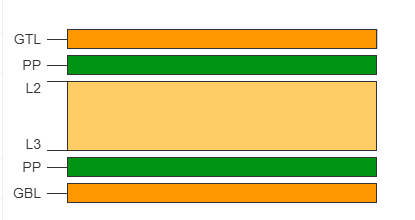

多層板設計可以提供更多的布線層,有助于更好地分離信號線和電源線,從而減少信號干擾。通常,頂層和底層用于布線,中間層用于電源和地線。例如,在四層板設計中,頂層和底層可以作為信號層,中間兩層分別為電源層和地層,這樣能有效減少電源和地線的阻抗,降低信號干擾。


 六、使用濾波和去耦技術



在電源輸入端和關鍵信號線上添加濾波電容或去耦電容,可以有效濾除電源噪聲和信號線上的高頻干擾。例如,在微控制器的電源引腳附近放置去耦電容,可以減少電源線上的噪聲對微控制器的影響。同時,還可以在信號線上添加磁珠或?yàn)V波器,進一步降低信號干擾。



 七、進行信號完整性分析



使用專業的信號完整性分析工具(如 HyperLynx、SIwave 等),模擬信號的傳輸特性和干擾情況,評估布局的合理性。通過分析結果,可以發現潛在的信號干擾問題,并及時進行優化調整。



總結來說,優化 PCB 布局以減少信號干擾需要從元件布局、信號線布置、地線和電源線設置、多層板設計、濾波和去耦技術以及信號完整性分析等多個方面入手。通過綜合運用這些策略,可以有效降低信號干擾,提高電路的性能和可靠性。
