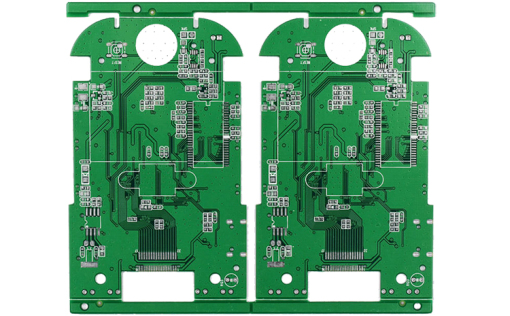

 一、PCB 四層板設計驗證的關鍵步驟

 信號完整性驗證

信號完整性是指信號在傳輸過程中保持其完整性的能力。在四層板設計中，信號完整性的驗證至關重要。通過使用信號完整性分析工具，模擬信號在不同頻率下的傳輸特性，檢查是否存在信號反射、串?dāng)_等問題。對于高速信號，如時鐘信號、數據總線等，要特別關注其上升沿和下降沿的完整性，確保信號的傳輸質量。

 電源完整性驗證

電源完整性主要關注電源分配系統是否能夠穩定地為芯片和其他元器件提供所需的電壓和電流。利用電源完整性分析工具，模擬電源在不同負載條件下的電壓降、紋波等參數。檢查電源層與地層之間的分布電感和電容對電源質量的影響，確保電源的穩定性和可靠性。對于多電源供電的四層板，要分別驗證每個電源的完整性。

 熱仿真驗證

隨著電子設備的日益小型化和高功率化，熱量管理成為四層板設計的關鍵因素。通過熱仿真工具，模擬四層板在工作狀態下的溫度分布情況。分析元器件的發熱量、散熱路徑以及散熱片等散熱措施的有效性。對于高功率元器件，如芯片、功率管等，要重點檢查其周?chē)鷾囟仁欠襁^(guò)高，是否需要優化散熱設計。

 可測試性驗證

可測試性驗證是為了確保四層板在生產過程中和使用過程中能夠方便地進行故障診斷和測試。設計具有良好的可測試性，可以縮短生產周期和降低維修成本。在四層板設計中，要預留測試點，合理布置測試點的位置和數量，確保能夠?qū)χ饕盘?hào)、電源、地線等進行有效的測試。同時，要避免測試點之間的相互干擾，確保測試的準確性。

 二、使用的仿真工具（如 SI/PI 分析）

 HyperLynx

HyperLynx 是一款功能強大的 SI/PI 仿真工具，廣泛應用于 PCB 四層板設計。它可以進行信號完整性分析，如時序分析、眼圖分析、反射和串?dāng)_分析等。對于電源完整性分析，它能夠模擬電源的分布參數、電壓降、紋波等，幫助工程師優化電源設計。其操作界面直觀，易于上手，能夠與主流的 PCB 設計軟件無縫集成，方便在設計過程中進行實時仿真。

 SI9000

SI9000 是一款專門用于信號完整性分析的工具，尤其在四層板設計中對高速信號的分析效果顯著。它基于精確的傳輸線模型，能夠準確地模擬信號在不同傳輸線結構下的特性，如特性阻抗、延遲、損耗等。通過 SI9000，工程師可以對四層板中的微帶線、帶狀線等進行詳細的信號完整性分析，優化布線參數，減少信號反射和串?dāng)_。

 PowerArtist

PowerArtist 是一款專注于電源完整性分析的仿真工具。它能夠?qū)λ膶影宓碾娫捶峙渚W(wǎng)絡進行詳細的建模和分析，包括電源層與地層之間的分布參數、電源去耦電容的優化等。通過 PowerArtist，工程師可以預測電源網絡中的電壓降、紋波等問題，對電源設計進行優化，提高電源的穩定性和可靠性。

 三、如何檢查設計規則（DRC）和可制造性（DFM）

 設計規則檢查（DRC）

   線寬檢查 ：根據信號的不同要求，設置不同的線寬規則。例如，對于大電流信號，線寬要適當加寬；對于高速信號，線寬要滿足其阻抗控制要求。使用 DRC 工具檢查布線是否符合線寬規則，避免因線寬過窄導致的導線過熱和信號完整性問題。

   間距檢查 ：檢查不同信號線之間的間距是否滿足電氣間隙要求，防止信號之間的串?dāng)_和短路。同時，要檢查布線與元器件之間的間距，確保元器件的安裝和布線的可制造性。

   過孔檢查 ：檢查過孔的大小、形狀和分布是否合理。過孔過多或過密可能會影響四層板的機械強度和電氣性能。還要檢查過孔是否符合阻抗控制要求，避免因過孔引起的信號反射和衰減。

 可制造性檢查（DFM）

   板材選擇與層疊結構檢查 ：選擇適合的板材材料和層疊結構，確保其能夠滿足四層板的電氣性能和機械性能要求。檢查板材的厚度、銅箔厚度、介電常數等參數是否符合設計規范。

   布線與布線密度檢查 ：檢查布線的走向是否合理，避免出現銳角、過長的平行布線等情況。同時，要檢查布線密度是否均勻，避免出現局部布線密度過高或過低的現象，影響四層板的制造和可靠性。

   元器件布局與封裝檢查 ：檢查元器件的布局是否合理，避免出現元器件之間相互干擾、散熱不良等問題。檢查元器件的封裝是否符合設計要求，是否能夠與四層板的布線匹配，確保元器件的安裝和焊接質量。
