四層 PCB 的 EMC/EMI 優化策略

  • 2025-05-07 09:19:00
  • 瀏覽量:100

電磁兼容性(EMC)和電磁干擾(EMI)問題成為電子設備設計中的關鍵挑戰。對于四層 PCB 設計而言,良好的 EMC/EMI 性能不僅能確保設備自身的穩定運行,還能減少對周邊設備的電磁干擾。以下是一些優化四層 PCB 的 EMC/EMI 性能的有效方法。

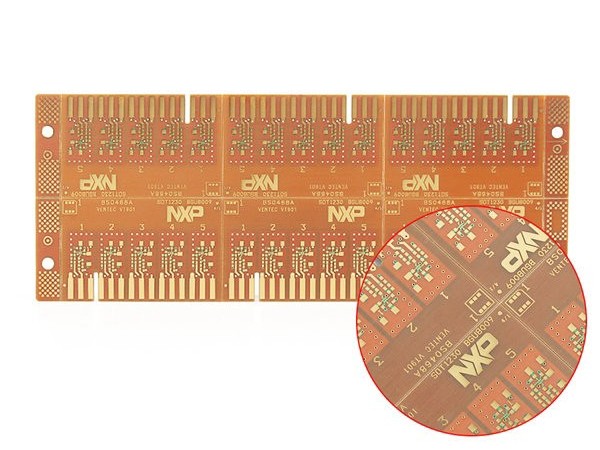

 4層P材質VT901 PCB電路板2.jpg

 一、地平面完整性對 EMI 的影響

地平面的完整性對控制 EMI 至關重要。完整的地平面能夠提供低阻抗的回流路徑,確保信號電流可以順暢地返回電源,從而減少電磁輻射。如果地平面存在分割或缺口,信號的回流路徑可能會被迫拉長,形成較大的環路面積,進而增加電磁干擾的風險。



設計時應盡量保持地平面的連續性,避免不必要的分割。如果因設計需求必須進行分割,要仔細評估其對信號回流的影響,并采取適當?shù)拇胧﹣斫档透蓴_,例如在分割區域附近設置額外的接地過孔,為信號回流提供替代路徑。



 二、屏蔽過孔與隔離區域的應用



在四層 PCB 設計中,添加屏蔽過孔和隔離區域是一種有效的 EMI 控制手段。在 PCB 邊緣以及不同功能模塊之間布置適量的接地過孔(即屏蔽過孔),可以形成電磁屏蔽屏障,有效阻擋電磁干擾的傳播。屏蔽過孔與地平面良好連接,能夠引導電磁干擾電流回流到地平面,從而降低干擾強度。



對于敏感電路部分,如高速信號線路或噪聲較大的電源區域,設置隔離區域進行單獨布置,與其他電路部分保持一定間距,可以減少相互干擾。通過合理布置隔離區域,可以進一步提升 PCB 的 EMC/EMI 性能。



 三、優化布線策略提升 EMC/EMI 性能



合理的布線策略對提高四層 PCB 的 EMC/EMI 性能至關重要。高速信號線應盡可能短且直,以降低傳輸延遲和損耗,同時減少電磁輻射。增加信號線之間的間距,能降低線間串擾,進一步提升 EMC/EMI 性能。對于敏感信號線,如時鐘信號、差分對和高速總線,應進行適當?shù)钠帘魏透綦x,例如使用地線或電源線將其包圍起來,形成屏蔽通道,增強其抗干擾能力。



 四、去耦電容的科學設置



在電源引腳附近放置去耦電容可以有效濾除電源線上的高頻噪聲,減少電磁干擾。去耦電容應盡可能靠近電源引腳,并使用短而寬的連線進行連接,以降低電容的引線電感。通常選擇陶瓷電容,因其具有良好的高頻去耦效果。同時,合理確定去耦電容的數量和分布,確保電源的穩定性和可靠性。



 五、時鐘信號、差分對和高速總線的處理



時鐘信號、差分對和高速總線是 PCB 設計中的關鍵部分,其 EMC/EMI 性能的優化尤為重要。



時鐘信號通常具有較高的頻率和較大的邊沿變化率,容易產生電磁輻射。應對時鐘信號線進行等長布線,確保時鐘信號的同步性,減小時鐘偏斜。同時,使用地線對時鐘信號線進行屏蔽,減小其對外部的電磁干擾。



差分對信號具備較強的抗干擾能力,但布線時需保持差分對的等長、等距和平行,確保其差分傳輸特性得以充分發揮。應避免差分對與其他高速信號線交叉,降低串擾風險。此外,要讓差分對盡量靠近地平面,以減弱其電磁輻射。



高速總線數據傳輸速率高,電磁干擾風險大。需要對高速總線進行等長布線,確保信號的同時到達,降低信號偏斜。適當增加高速總線信號線之間的間距,有助于減少線間串擾。同時,運用合適的終端匹配方式,可以減少信號反射和振蕩現象。



 六、優化 PCB 邊緣與角落設計降低電磁輻射



PCB 的邊緣與角落易產生電磁輻射和接收外部電磁干擾。采用圓角或倒角設計對 PCB 的邊緣和角落進行優化,能夠減少電磁輻射和干擾。此外,在 PCB 的邊緣布置地線或屏蔽線,可以增強電磁屏蔽效果,進一步提升產品的 EMC/EMI 性能。



 七、進行電磁兼容性測試與驗證



在四層 PCB 設計完成后,應進行電磁兼容性測試與驗證,確保其符合相關的電磁兼容性標準和規范。通過測試,可以發現潛在的電磁干擾問題,并采取相應的措施進行優化和改進。常用的電磁兼容性測試方法包括近場掃描、遠場輻射測試、傳導干擾測試等。根據測試結果,可以對四層 PCB 的布局、布線、屏蔽等進行調整,提高其 EMC/EMI 性能。



通過以上這些方法的綜合運用,可以有效優化四層 PCB 的 EMC/EMI 性能,使其在復雜的電磁環境中穩定可靠地工作,同時滿足電磁兼容性標準的要求。
