四層板散熱材料選擇指南

  • 2025-04-29 11:32:00
  • 瀏覽量:110

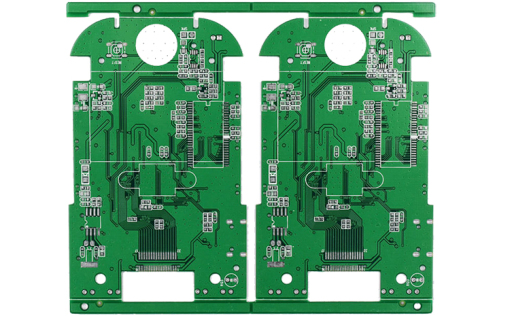

四層板的散熱材料選擇對于確保電路穩定運行、延長設備使用壽命至關重要。隨著電子設備功能的日益復雜和集成度的不斷提高,發熱問題成為影響設備性能和可靠性的主要因素之一。合理選擇散熱材料能夠有效提高四層板的散熱效率,解決工程師在設計過程中面臨的散熱難題,確保設備在各種工作條件下都能穩定可靠地運行。


 一、常用四層板散熱材料及特點

 (一)FR-4 環氧玻璃布層壓板

FR-4 是目前最常用的 PCB 材料之一,具有良好的電氣性能、機械性能和加工性能。其導熱系數一般在 0.2 - 0.3W/m·K 左右,散熱性能較差,但對于一些發熱量不大的普通電子產品,仍可滿足基本的散熱需求,且成本較低。



 (二)金屬基板

金屬基板以金屬作為基材,具有高導熱系數,常見的鋁基板導熱系數可達 50 - 200W/m·K,銅基板導熱系數更高,可達 200 - 400W/m·K。能快速將熱量從發熱元器件傳導到散熱層或外殼,適合高功率、大發熱量的電子產品,如 LED 照明、功率放大器等。但金屬基板成本較高,加工難度較大,且重量相對較重。



 (三)高導熱環氧玻璃布層壓板

通過在普通環氧玻璃布層壓板中添加導熱填料,如陶瓷顆粒、金屬粉末等,可提高其導熱系數,一般可達 0.5 - 1.5W/m·K。兼具良好的電氣絕緣性能和一定的散熱能力,適合對散熱性能有一定要求且成本敏感的電子產品。



 (四)導熱墊片和導熱膠

導熱墊片和導熱膠主要用于填充元器件與散熱器、基板與外殼之間的微小間隙,降低熱阻,提高熱傳導效率。導熱墊片具有良好的柔韌性和壓縮性,安裝方便,適用于各種不規則的接觸面;導熱膠則具有粘結性強、導熱性能好的特點,可實現元器件與散熱材料的緊密連接。



 (五)石墨烯散熱材料

石墨烯是一種新型的散熱材料,具有優異的導熱性能和電導率,導熱系數可達 1000 - 5000W/m·K。它能夠有效地將熱量從印制板上傳遞出去,適用于高功率密度、對散熱要求極高的電子產品,如高性能計算機、5G 通信設備等。但石墨烯散熱材料成本較高,且加工工藝相對復雜。



 (六)納米材料散熱材料

納米材料散熱材料具有高導熱系數、低熱膨脹系數等特點,能夠有效提高四層板的散熱性能和熱穩定性。通過納米技術對材料進行改性,可進一步優化其散熱性能。例如,納米陶瓷填充的 PTFE 材料,其導熱系數可提高到 1.2 - 3.0W/m·K,熱膨脹系數降低到 12 - 18ppm/℃,適用于高頻、高功率的電子產品。



 二、散熱材料選擇要點

根據四層板的實際散熱需求,包括元器件的發熱量、工作環境溫度、散熱路徑等,選擇導熱系數滿足散熱要求的材料。對于發熱量大的元器件,如功率芯片、處理器等,應選擇導熱系數高的材料,如金屬基板或石墨烯散熱材料;對于發熱量較小的元器件,F(xiàn)R-4 或高導熱環氧玻璃布層壓板則可滿足需求。

綜合考慮散熱材料的成本和性能,選擇性價比高的方案。金屬基板和石墨烯散熱材料雖然散熱性能優異,但成本較高;而 FR-4 和高導熱環氧玻璃布層壓板則在成本和性能之間取得了較好的平衡,適合大多數中低端電子產品。



 (三)可靠性

確保散熱材料在長期工作過程中具有良好的穩定性和可靠性,不易老化、變形或失效。例如,納米材料散熱材料具有低熱膨脹系數,能夠在溫度變化較大的環境下保持良好的散熱性能和尺寸穩定性。



 (四)加工工藝性

選擇加工工藝成熟、易于加工和制造的散熱材料,以降低生產成本和提高生產效率。FR-4 環氧玻璃布層壓板和高導熱環氧玻璃布層壓板加工工藝相對簡單,適合大規模生產;而金屬基板和石墨烯散熱材料則需要特殊的加工工藝,加工難度較大。



 (五)與現有設計的兼容性

在選擇散熱材料時,要考慮其與現有四層板設計的兼容性,包括尺寸、形狀、安裝方式等方面的匹配。盡量選擇與現有設計相匹配的散熱材料,減少設計修改和生產調整的工作量。
