四層板阻抗匹配計算:從理論到實踐指南

  • 2025-04-25 09:42:00
  • 瀏覽量:340

在四層板設計中,阻抗匹配計算是確保信號完整性和電路可靠性的關鍵環節。精準的阻抗匹配能夠有效減少信號反射、串?dāng)_和損耗,提升電路的整體性能。本文將深入探討四層板阻抗匹配計算的方法和要點,為工程師提供實用的指導。


 一、四層板阻抗匹配計算的基本原理

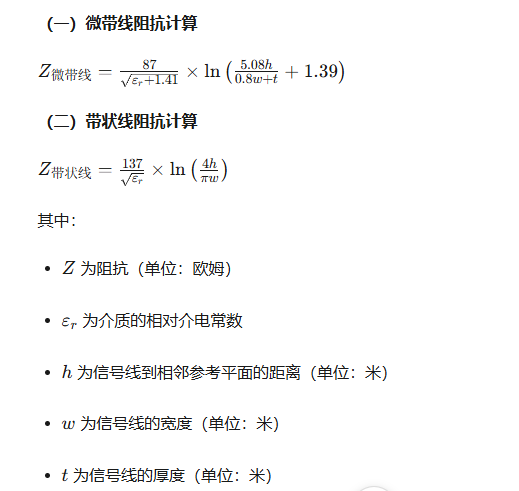

阻抗匹配的核心在于確保信號傳輸路徑的阻抗與信號源和負載的阻抗相匹配。在四層板中,常見的傳輸線類型包括微帶線和帶狀線。阻抗計算公式如下:




 二、影響四層板阻抗匹配的主要因素

 (一)線路幾何參數

線路的寬度、厚度以及與相鄰參考平面的距離是影響阻抗的關鍵幾何參數。根據微帶線阻抗計算公式,增大線路寬度或減小線路厚度會降低阻抗,反之則增加阻抗。



 (二)介質材料特性

介質材料的介電常數對阻抗有顯著影響。通常,低介電常數材料有助于降低線路的電容效應,從而提高信號傳輸速度并減少阻抗。



 (三)制造工藝精度

在制造過程中,線路的蝕刻精度、層壓的平整度以及材料的厚度均勻性等因素都會影響最終的阻抗值。



 三、四層板阻抗匹配計算的具體方法

 (一)確定設計要求

明確電路的工作頻率、信號類型以及阻抗要求。對于高速信號傳輸,通常需要將阻抗控制在特定范圍內,如 50Ω。



 (二)選擇合適的材料

根據電路的頻率和性能要求,選擇合適的基材和覆蓋層材料。例如,F(xiàn)R-4 材料的介電常數約為 4.5,適合一般應用;而 Rogers 5880 材料的介電常數約為 2.2,適合高頻高速電路。



 (三)進行阻抗計算

利用阻抗計算公式或仿真軟件,計算線路的寬度、厚度以及與相鄰平面的距離等參數。例如,在設計一個四層板時,若目標阻抗為 50Ω,可通過調整線路寬度和介質厚度來滿足要求。



 四、阻抗匹配計算的注意事項

 (一)考慮寄生參數的影響

在高頻高速電路中,寄生電感和寄生電容會對阻抗產生影響。在設計時,盡量減少線路的長度和過孔的數量,以降低寄生參數的影響。



 (二)進行阻抗測試與驗證

生產完成后,使用時域反射計(TDR)等設備對 PCB 進行阻抗測試,驗證是否符合設計要求。若測試發現阻抗偏差較大,需及時分析原因并采取改進措施。



 (三)關注環境因素的影響

溫度和濕度等環境因素可能會影響 PCB 的阻抗性能。在設計時,應考慮材料的溫度特性和吸水性,確保在不同環境下阻抗的穩定性。



四層板的阻抗匹配計算是確保電路性能和信號完整性的關鍵環節。通過合理設計線路幾何參數、選擇合適的材料、精確計算阻抗值,并嚴格控制制造工藝精度,可以實現精準的阻抗匹配。工程師應充分理解阻抗匹配的原理和方法,在實際設計中靈活運用各種技術手段,確保四層板的高質量性能。
