作為電子設備的關鍵組成部分，其小型化設計成為工程師們面臨的共同挑戰。如何在有限的空間內實現復雜電路功能，同時滿足設備的性能和可靠性要求，是 PCB 設計領域的重要課題。

 一、高密度互連（HDI）技術的應用

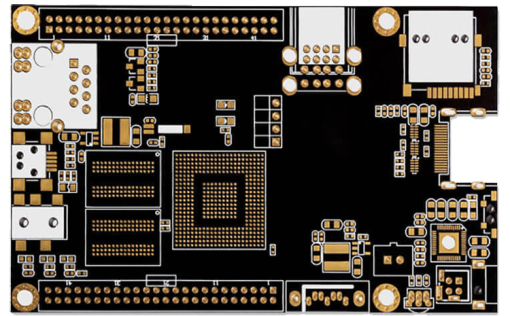

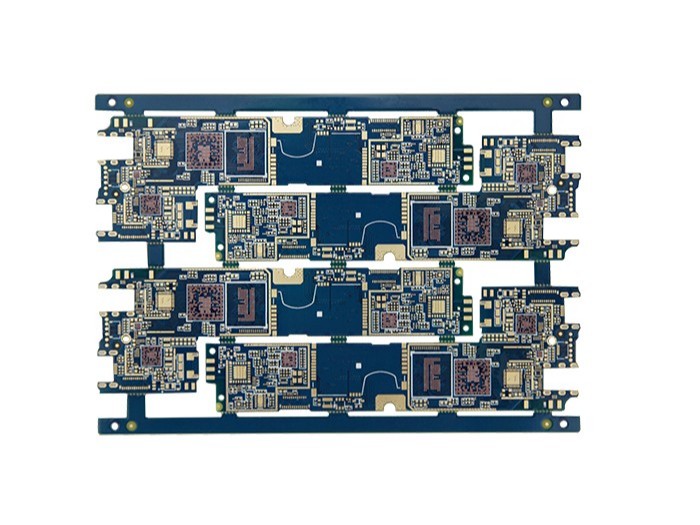

高密度互連（HDI）技術是實現 PCB 小型化的核心手段之一。HDI 技術通過采用盲孔、埋孔等先進過孔工藝，以及精細線路布線，能夠在更小的 PCB 面積上集成更多的電子元件。與傳統 PCB 相比，HDI 技術可使 PCB 尺寸減小 30% - 70%，同時提高信號傳輸速度和質量。例如，在智能手機和平板電腦等便攜設備中，HDI 技術的應用使得電路板能夠容納更多的功能模塊，如攝像頭、傳感器、處理器等，從而實現設備的高性能和小型化。在設計過程中，工程師需要精確控制盲孔和埋孔的尺寸、位置和深度，以確保信號的可靠傳輸和過孔的穩定性。

 二、優化元器件布局與選型

合理的元器件布局和選型對于 PCB 小型化至關重要。在布局階段，工程師應遵循以下原則：

- 將相關元器件緊密布置，縮短信號傳輸路徑，減少布線長度和迂回，從而節省空間并提高信號完整性。例如，在設計電源管理電路時，將電感、電容等元件靠近芯片放置，可有效減小電路板面積。

- 選擇小型化的元器件封裝形式，如 0201、01005 等尺寸的電阻、電容，以及 QFN、BGA 等封裝形式的芯片。這些小型化元器件能夠顯著減少占用的 PCB 面積，為其他功能模塊騰出空間。例如，BGA 封裝的芯片在相同功能下，占用面積相比傳統封裝可減少 50% 以上。

- 采用多層板設計，將不同功能模塊分布在不同的層上，通過層間的垂直布線實現互連。多層板設計不僅可以提高布線密度，還能有效減少 PCB 的總體面積。例如，在一個四層板設計中，可以將信號層、電源層和地層合理分布，實現更緊湊的布局。

 三、可折疊與柔性 PCB 設計

可折疊和柔性 PCB 設計為小型化提供了新的思路。柔性 PCB（FPCB）采用柔性基材，能夠彎曲、折疊甚至扭轉，適應各種復雜的三維結構。在可穿戴設備、微型醫療設備等領域，柔性 PCB 可以根據產品外形進行定制化設計，充分利用空間。例如，在智能手表中，柔性 PCB 可以沿著手表的曲面彎曲，將電路板巧妙地集成在有限的空間內，同時保持良好的電氣性能和可靠性。此外，可折疊 PCB 設計允許電路板在需要時折疊，進一步減小體積。例如，在一些便攜式醫療檢測設備中，可折疊 PCB 設計使得設備在攜帶時體積小巧，而在使用時又能展開為較大的操作界面，滿足不同場景的需求。

 四、優化電源與地設計

優化電源和地設計有助于減少 PCB 尺寸，同時提高電源的穩定性和信號的抗干擾能力：

- 合理規劃電源和地的布局，減少電源線和地線的長度及阻抗。采用星形或網狀電源和地網絡，可有效降低電源分配系統的阻抗，減少電源線壓降和地線噪聲。例如，在多層板設計中，將電源層和地層相鄰布置，并通過多個過孔進行連接，形成低阻抗的電源回路。

- 使用電源島和地島技術，將不同的電源和地分配給不同的功能模塊，減少電源和地之間的相互干擾。例如，在一個含有模擬電路和數字電路的 PCB 中，設置獨立的模擬電源島和數字電源島，以及相應的地島，通過隔離和濾波措施，確保模擬和數字信號的穩定傳輸。

 五、多板集成與 3D 封裝技術

多板集成和 3D 封裝技術是實現 PCB 小型化的高級方法。將多個小型 PCB 通過特殊的連接方式（如板對板連接器、柔性排線等）集成在一起，形成一個緊湊的模塊。例如，在一些復雜的電子系統中，可以將處理器模塊、存儲模塊、通信模塊等分別設計為小型 PCB，然后通過高密度的板對板連接器進行集成，實現系統的整體小型化。3D 封裝技術則通過將芯片、被動元件等直接封裝在三維空間內，進一步減小 PCB 的尺寸。例如，系統級封裝（SiP）技術可以將多個芯片和無源元件集成在一個封裝體內，實現高度集成的小型化系統。與傳統 2D 封裝相比，3D 封裝可使封裝尺寸減小 60% - 80%，適用于對空間要求極高的應用場景，如智能手機、物聯網設備等。

實現 PCB 小型化需要綜合運用多種設計策略和技術手段，包括高密度互連（HDI）技術、優化元器件布局與選型、可折疊與柔性 PCB 設計、優化電源與地設計、多板集成與 3D 封裝技術，以及利用仿真工具進行優化等。工程師應根據具體的設計需求和應用場景，靈活選擇和組合這些方法，以實現 PCB 的高性能小型化設計，滿足現代電子設備對小型化、高性能、高可靠性的要求。通過不斷探索和實踐新的設計思路和技術，推動電子設備向更小型化、更智能的方向發展。
