HDI制造工藝難點解析與應對策略
- 2025-04-24 09:54:00
- 瀏覽量：308
HDI技術作為當下電子制造業的關鍵工藝，雖能實現復雜電路的小型化，卻也帶來了諸多工藝難點，影響其生產效率與產品良率。以下深入剖析其制造過程中的各項挑戰，助力工程師們更全面地了解 HDI PCB 的生產特性，從而采取精準有效的應對措施加以克服。

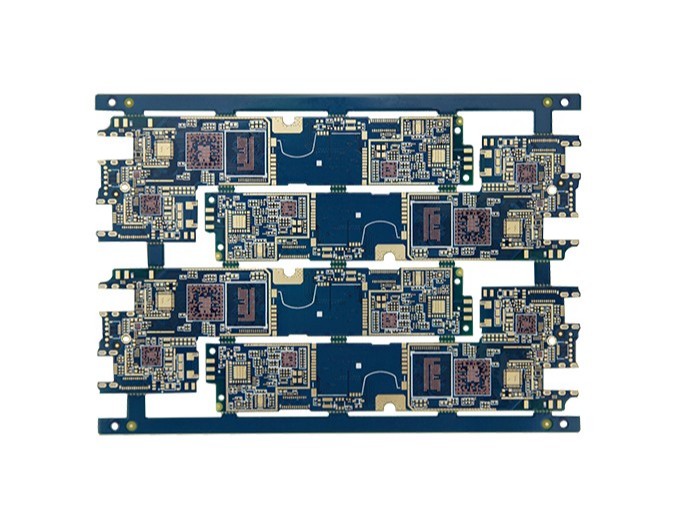

一、HDI PCB 簡介與特點
HDI PCB（高密度互連印刷電路板）是一種先進的 PCB 技術，能夠在更小的板面積上實現更高的電路密度和功能集成。其主要特點包括微小的過孔（如盲孔和埋孔）、精細的線路和高密度的元件 placement。HDI 技術廣泛應用于智能手機、平板電腦、筆記本電腦、醫療設備、航空航天電子等對小型化和高性能有嚴格要求的領域。
二、HDI PCB 制造工藝難點
（一）微孔制作技術難度大
盲孔、埋孔的加工精度要求高 ：HDI PCB 中的盲孔（只從表面層延伸到內層但不貫穿整個 PCB）和埋孔（完全位于 PCB 內部的過孔）需要高精度的加工技術。例如，激光鉆孔是常用的盲孔和埋孔加工方法之一，但激光鉆孔設備成本高昂，且對激光的功率、脈沖寬度、頻率等參數控制要求極為嚴格。若參數設置不當，容易出現孔壁粗糙、孔徑不一致、孔壁損傷等問題，進而影響過孔的質量和可靠性。
高精度機械鉆孔的挑戰 ：對于一些較大孔徑的過孔，仍需采用機械鉆孔方式。在 HDI PCB 制造中，機械鉆孔需要更高的精度和更小的公差。鉆頭的磨損、鉆孔時的進給速度和轉速控制等因素都會影響孔的質量。此外，由于 HDI PCB 的層數較多且層間對位要求高，機械鉆孔過程中若發生偏移或鉆頭抖動，可能導致過孔與設計位置偏差，影響電路的連通性和性能。
（二）導電孔填充復雜
孔壁處理難度高 ：為了使導電材料能夠良好地填充過孔，在孔壁處理過程中必須徹底去除油污、氧化物等雜質，并對孔壁進行粗化處理以增強導電材料與孔壁的附著力。然而，由于 HDI PCB 的過孔尺寸小且深徑比大，孔壁處理不夠充分可能導致導電材料填充不完全或與孔壁結合不牢，在后續的熱應力或機械應力作用下容易出現孔壁分離、導電材料脫落等問題，引發電路故障。
填孔材料選擇與應用挑戰多 ：填孔材料主要有導電膏、化學鍍銅等。導電膏填充操作相對簡便，但其導電性能和可靠性相對較差，容易出現導電膏干涸、收縮等問題，導致過孔電阻增大或連接中斷?；瘜W鍍銅工藝可提供更好的導電性能和可靠性，但工藝復雜，涉及多個化學反應步驟，對工藝參數的控制要求極高。例如，化學鍍銅過程中的溶液濃度、溫度、pH 值等參數的變化都會影響鍍銅層的厚度和質量，若控制不當易出現鍍層不均勻、孔內鍍銅層薄厚不均等問題，進而影響過孔的導電性能和連接可靠性。
（三）精細線路制作要求高
線路寬度和間距的控制難度大 ：HDI PCB 的精細線路寬度和間距通常在幾十微米甚至更小的量級。在制作過程中，光刻、蝕刻等工藝的精度要求極高。例如，光刻工藝中使用的光罩精度、曝光機的分辨率以及顯影、蝕刻工藝的均勻性等因素都會影響線路的最終尺寸和形狀。若線路寬度或間距超出公差范圍，可能導致信號傳輸?shù)难舆t、串擾等問題，影響電路的性能。
感光抗蝕劑的應用難點 ：為了實現精細線路的制作，通常會使用感光抗蝕劑。然而，感光抗蝕劑的涂覆均勻性、曝光和顯影效果等都會影響線路的分辨率和精度。在涂覆過程中，若抗蝕劑的粘度、涂覆速度等參數控制不當，容易出現涂覆不均勻、漏涂等問題；而在曝光和顯影過程中，曝光能量、顯影液的濃度和溫度等因素的波動可能導致抗蝕劑的圖案轉移不準確，影響線路的線條寬度和間距精度。
（四）多層 HDI 板的對位精度要求高
層間對位困難 ：在多層 HDI 板制造中，各層之間的對位精度直接影響電路的連接正確性和性能穩定性。由于 HDI PCB 的層數較多且線路密度高，在層壓過程中，各層之間的對位標記容易受到壓力、溫度、材料收縮等因素的影響而發生偏移。若層間對位不準確，會導致過孔與線路、焊盤錯位，造成電路短路或斷路等嚴重質量問題。
對位設備和工藝的局限性 ：目前的對位設備雖然精度較高，但在面對超多層、超精細的 HDI PCB 制造時仍存在一定的局限性。現有的對位工藝通常采用機械定位銷或光學對位系統，但在一些復雜的 HDI 板結構中，定位銷的插入和光學對位標記的識別可能會受到阻礙，從而影響對位精度和效率。
（五）薄介質層的處理難點
介質厚度均勻性難以保證 ：HDI PCB 中的薄介質層（如介電層）對于信號傳輸?shù)乃俣群唾|(zhì)量起著關鍵作用。然而，在制造過程中，要實現薄介質層的均勻涂覆或淀積具有很大難度。例如，在化學氣相淀積（CVD）或物理氣相淀積（PVD）工藝中，工藝參數的微小波動（如氣體流量、壓力、溫度等）都可能導致介質層厚度的不均勻性。介質層厚度不均勻會引發信號傳輸?shù)牟灰恢滦?，造成信號反射、衰減等問題，影響電路的高速性能。
防潮、防熱保護挑戰大 ：薄介質層容易受到環境因素（如溫度、濕度）的影響而發生吸濕、膨脹或老化等問題，從而改變其介電性能，影響電路的穩定性。為了保護薄介質層，通常需要在其表面進行特殊的涂層處理或采用封裝技術。然而，這些保護措施在實際應用中可能會因為工藝復雜度高、成本增加等因素而難以全面實施，導致薄介質層的性能在使用過程中逐漸下降。
（六）表面處理的復雜性和可靠性
表面處理工藝的多樣性與適配性 ：HDI PCB 的表面處理工藝多樣，包括化金、化銀、氧化銀 - 鎳 - 鈦（浸銀）、氧化銀 - 鎳（浸銀）、氧化銀 - 鎳 - 鈦 - 膠（浸銀抗蝕膠）、化學鎳、化學鎳鈀金、化學鎳金、化學鎳金厚金（可焊性好，主要用于化金阻抗控制）、化學鎳鈀金厚金、化學鎳鈀、化學鎳鈀金、化學鎳金厚金（阻抗控制）等。不同工藝的特性和適用場景不同，選擇合適的表面處理工藝需要綜合考慮 PCB 的材料、用途、成本等因素。例如，對于一些對可焊性要求高的 HDI PCB，化學鎳鈀金工藝是一種常見的選擇，但其工藝復雜，成本較高，且需要嚴格控制工藝參數以確保表面處理的質量和可靠性。
表面處理層的質量控制難度大 ：表面處理層的質量直接影響 HDI PCB 的焊接性能、抗氧化性和耐腐蝕性等。在表面處理過程中，若出現處理不均勻、厚度不一致、表面污染等問題，會導致焊點質量差、焊盤氧化或腐蝕等問題，影響 PCB 的可靠性和使用壽命。例如，在化學鎳金工藝中，若鍍金層厚度不均勻或存在孔隙，可能會在使用過程中導致鎳層的氧化和腐蝕，進而影響焊點的強度和導電性。
（七）質量控制難度大
檢測難度高 ：由于 HDI PCB 結構復雜、線路密度高且過孔尺寸小，傳統的檢測方法（如光學檢測、飛針測試等）在檢測精度和效率方面面臨挑戰。例如，光學檢測設備在檢測 HDI PCB 的微小過孔和精細線路時，可能會因光線的散射、反射等問題而無法準確識別缺陷；而飛針測試由于測試針的直徑和間距限制，對于一些高密度區域的檢測可能存在盲區，導致部分缺陷無法被及時發現。
制程能力穩定性要求高 ：HDI PCB 制造過程涉及多個復雜的工藝步驟，每個步驟的工藝參數變化都會對最終產品質量產生影響。為了保證產品的穩定性和可靠性，需要對整個制程能力進行嚴格的監控和管理。然而，在實際生產中，由于設備的老化、環境條件的波動、原材料的批次差異等因素，很難保證制程能力始終處于穩定狀態。一旦制程能力出現波動，就可能導致產品質量的不穩定，增加生產成本和售后風險。
三、HDI PCB 制造工藝難點的應對策略
（一）優化微孔加工工藝
采用先進的激光鉆孔技術 ：選用高精度、高穩定性的激光鉆孔設備，同時優化激光參數，如選擇合適的激光波長、功率、脈沖寬度和頻率等，以提高盲孔和埋孔的加工質量。例如，對于不同材料和厚度的 PCB，通過調整激光參數可以實現更精確的孔徑控制和更光滑的孔壁質量。
加強機械鉆孔工藝控制 ：在機械鉆孔過程中，定期更換鉆頭以確保鉆頭的鋒利度，合理控制鉆孔的進給速度和轉速，并采用高精度的鉆孔設備和先進的對位技術，以提高過孔的加工精度和位置精度。
（二）改進導電孔填充工藝
優化孔壁處理工藝 ：采用先進的孔壁清潔和粗化技術，如化學去油、等離子清洗、微蝕處理等，以提高孔壁的清潔度和附著力。例如，等離子清洗可以有效地去除孔壁上的有機污染物和微小顆粒，同時對孔壁進行微觀粗化處理，增強導電材料與孔壁的結合力。
研發新型填孔材料和工藝 ：探索開發新型導電材料，如高性能導電膏、新型化學鍍銅溶液等，以提高導電孔填充的質量和可靠性。同時，優化填孔工藝參數，如控制導電材料的粘度、涂覆厚度、固化溫度和時間等，以確保導電材料能夠完全填充過孔并形成良好的導電性能。
（三）提升精細線路制作精度
采用高精度光刻和蝕刻設備及工藝 ：引入高分辨率的光刻設備和先進的蝕刻技術，如等離子體蝕刻、化學蝕刻等，以提高線路的分辨率和精度。同時，優化光刻和蝕刻工藝參數，如控制曝光能量、顯影液濃度、蝕刻液成分和溫度等，以確保線路的尺寸和形狀符合設計要求。
改進感光抗蝕劑的性能和應用工藝 ：研發新型感光抗蝕劑，提高其涂覆均勻性、分辨率和顯影性能。例如，采用低粘度、高敏感度的感光抗蝕劑，可以實現更均勻的涂覆效果和更精細的圖案轉移。同時，優化抗蝕劑的應用工藝參數，如調整涂覆速度、曝光時間和顯影液溫度等，以提高抗蝕劑的性能和線路制作精度。
（四）加強多層 HDI 板的對位精度控制
采用先進的對位技術和設備 ：引入高精度的光學對位系統和自動對位設備，結合計算機輔助設計（CAD）和制造（CAM）技術，實現多層 HDI 板的精確對位。例如，采用基于機器視覺的自動對位系統，通過對 PCB 上的對位標記進行實時識別和定位，自動調整層壓設備的位置和角度，以提高對位精度。
優化層壓工藝參數 ：在層壓過程中，嚴格控制溫度、壓力、時間等工藝參數，以減少材料的收縮和變形對層間對位精度的影響。例如，采用階梯式升溫的層壓工藝，可以降低材料在層壓過程中的熱應力，減少層間偏移。
（五）提高薄介質層的處理質量
優化介質層涂覆或淀積工藝 ：采用先進的涂覆或淀積設備和技術，如高精度的旋涂設備、等離子體增強化學氣相淀積（PECVD）設備等，以提高薄介質層的厚度均勻性。同時，嚴格控制工藝參數，如溶液濃度、涂覆速度、氣體流量、壓力、溫度等，以確保介質層的穩定性和一致性。
加強薄介質層的保護措施 ：在薄介質層表面進行防潮、防熱處理，如涂覆防潮涂層、采用封裝材料等。例如，使用具有低吸水率、高耐熱性的防潮涂層材料，可以有效減少薄介質層在使用過程中受到環境因素的影響，提高其穩定性和可靠性。
（六）優化表面處理工藝和質量控制
合理選擇表面處理工藝 ：根據 HDI PCB 的具體應用需求和成本預算，選擇合適的表面處理工藝。例如，對于一些對可焊性要求高的 HDI PCB，可以優先考慮化學鎳鈀金工藝；而對于對成本敏感的應用，可以采用化學鎳金工藝等。同時，結合 PCB 的材料和制造工藝，對表面處理工藝進行優化，以提高其質量和可靠性。
加強表面處理過程中的質量檢測和控制 ：在表面處理過程中，采用先進的檢測設備和技術，如光學檢測、掃描電子顯微鏡（SEM）、X 射線光電子能譜（XPS）等，對表面處理層的厚度、均勻性、成分等進行實時監測和控制。例如，通過光學檢測可以快速識別表面處理層的外觀缺陷，如劃痕、斑點等；而 SEM 和 XPS 可以對表面處理層的微觀結構和化學成分進行分析，確保其質量和性能符合要求。
（七）完善質量控制體系
引入先進的檢測技術和設備 ：采用高精度的光學檢測設備、自動化的飛針測試系統、X 射線檢測設備等，對 HDI PCB 進行全面、細致的質量檢測。例如，X 射線檢測可以穿透 PCB，檢測內部的過孔填充情況、線路連接狀況等，及時發現潛在的缺陷。
建立嚴格的制程能力監控和管理機制 ：通過統計過程控制（SPC）、六西格瑪管理等方法，對 HDI PCB 制造過程中的關鍵工藝參數進行實時監控和分析，及時發現并糾正制程能力的波動，確保產品質量的穩定性和一致性。
HDI PCB 制造工藝的難點主要體現在微孔制作、導電孔填充、精細線路制作、多層板對位精度、薄介質層處理、表面處理以及質量控制等方面。這些難點對 HDI PCB 的生產效率、產品良率和質量穩定性產生了顯著影響。然而，通過優化微孔加工工藝、改進導電孔填充工藝、提升精細線路制作精度、加強多層板對位精度控制、提高薄介質層處理質量、優化表面處理工藝和質量控制等多方面的應對策略，可以有效克服這些難點，提高 HDI PCB 的制造水平和產品質量。這對于推動電子設備向小型化、高性能化和高可靠性方向發展具有重要意義，滿足了現代電子產品對 PCB 性能的嚴格要求。
