PCB 邊框與定位孔設計的精度保障

  • 2025-04-22 10:37:00
  • 瀏覽量:305

合理的邊框和定位孔設計對于確保制造過程中的精確對位至關重要。這不僅影響生產效率,還直接關系到產品質量和良品率。本文將探討如何設計 PCB 的邊框和定位孔,以滿足制造過程中的精確對位要求。



 一、PCB 邊框的設計要點

 邊框的功能與作用

PCB 邊框主要用于在制造過程中固定和支撐 PCB,防止在貼片、焊接等工藝中發生位移和變形。邊框還為自動化生產設備提供定位基準,確保生產過程的精確性。



 邊框的尺寸與形狀

  1. 寬度與厚度 :邊框的寬度一般為 5 - 10mm,厚度與 PCB 相同。較寬的邊框可以提供更好的支撐和穩定性,但會增加材料成本和占用更多的生產空間。

  2. 形狀設計 :邊框的形狀應盡量簡單、規則,避免復雜的輪廓和尖角。通常采用矩形或方形的邊框設計,確保與生產設備的兼容性。



 邊框的材料選擇

邊框材料應與 PCB 基材相同,以確保良好的粘附性和熱膨脹匹配。常用的材料包括 FR - 4、 Rogers 等。



 二、定位孔的設計要點

 定位孔的功能與類型

定位孔用于在制造過程中精確定位 PCB,確保各工藝步驟(如貼片、焊接、測試等)的一致性和準確性。



  1. 機械定位孔 :用于固定 PCB 在生產設備上的位置,通常直徑為 2 - 3mm,精度要求較高。

  2. 光學定位孔 :用于自動化設備的視覺識別和對位,通常為圓形或方形,尺寸根據設備要求確定。



 定位孔的尺寸與精度

  1. 尺寸要求 :定位孔的直徑一般為 1 - 3mm,深度應貫穿整個 PCB。較大的定位孔可以提供更好的穩定性,但會增加制造難度和成本。

  2. 精度要求 :定位孔的位置精度應控制在 ±0.05mm 以內,以確保制造過程中的精確對位。在設計中,應使用高精度的繪圖軟件和制造設備。

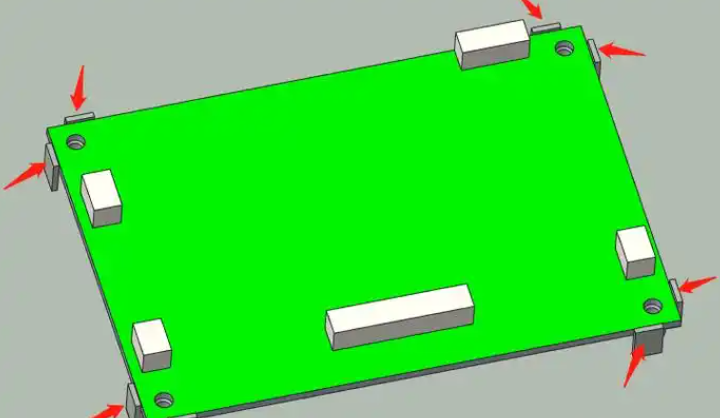

 定位孔的布局與數量

  1. 布局原則 :定位孔應布置在 PCB 的對角線位置,以提供最佳的定位穩定性。在大型或復雜的 PCB 上,可增加定位孔的數量,確保均勻分布。

  2. 數量選擇 :通常至少需要 2 個定位孔,對于大型或復雜的 PCB,可增加到 3 - 4 個。過多的定位孔會增加制造成本和復雜性。


 三、邊框與定位孔的制造工藝要求

 制造工藝的兼容性

  1. 鉆孔工藝 :定位孔的制造通常采用機械鉆孔或激光鉆孔工藝。機械鉆孔適合較大直徑的孔,激光鉆孔適合小直徑和高精度的孔。

  2. 加工精度 :確保邊框和定位孔的加工精度,避免因制造誤差導致的對位問題。在生產過程中,應定期校準設備和工具。



 質量控制與檢測

  1. 尺寸檢測 :使用高精度的測量設備(如坐標測量機)檢測邊框和定位孔的尺寸和位置精度。

  2. 外觀檢查 :檢查邊框和定位孔的表面質量,確保無毛刺、裂縫等缺陷。在生產過程中,應進行 100% 的外觀檢查。



合理的 PCB 邊框和定位孔設計是確保制造過程精確對位的關鍵。工程師應根據生產要求,優化邊框和定位孔的尺寸、形狀、布局和數量,確保與制造工藝的兼容性。通過與制造商緊密合作和遵循標準規范,可以提高生產效率和產品質量。
