HDI板材可靠性的深度解析
從智能手機、平板電腦等消費電子產品,到汽車電子控制單元以及高端通信設備,HDI 技術憑借其高布線密度、小尺寸、輕重量以及高性能等特點,成為實現電子設備小型化、高性能化的關鍵之一。然而,對于工程師而言,HDI 板材的可靠性則是確保產品長期穩定運行的關鍵所在,其重要性不容忽視。

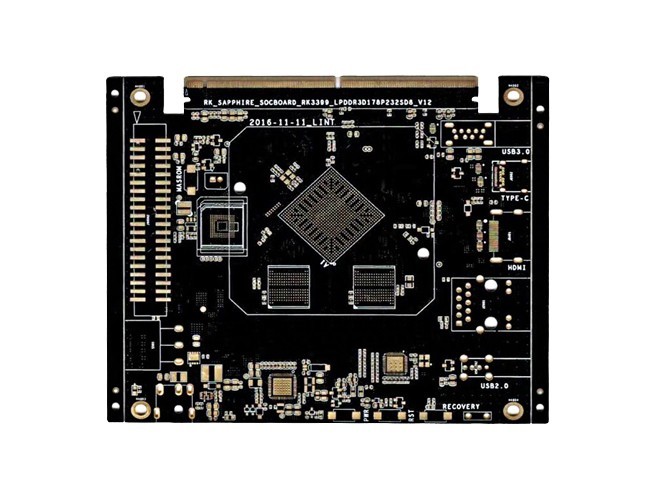

HDI 板材可靠性概述
HDI 板材可靠性是指在規定的條件下和規定的時間內,HDI 板材完成規定功能的能力。它涉及到材料特性、制造工藝、使用環境以及設計結構等多個方面。由于 HDI 板材內部線路復雜,且元器件集成度高,任何微小的缺陷或應力都可能導致故障,從而影響整個電子設備的正常工作。
在可靠性方面,HDI 板材需要具備良好的電氣性能穩定性,包括信號傳輸?shù)耐暾院涂垢蓴_能力。同時,其機械性能也至關重要,如抗彎曲、抗沖擊以及耐磨損等特性,以應對在實際使用過程中可能遇到的各種機械應力。此外,熱穩定性也是不可忽視的一環,因為電子設備在運行過程中會產生熱量,HDI 板材需要能夠在一定的溫度范圍內保持性能穩定,避免因熱膨脹系數差異導致的分層、開裂等問題。
影響 HDI 板材可靠性的關鍵因素
1. 材料選擇
HDI 板材的基材是影響其可靠性的基礎。常見的基材如 FR - 4,其質量、純度以及處理工藝都會對后續的線路制作和整體性能產生影響。高品質的基材應具有良好的絕緣性能、耐熱性以及尺寸穩定性。
導體材料方面,銅箔的質量和厚度是關鍵。銅箔的純度、表面粗糙度以及與基材的結合力都會影響信號傳輸?shù)男屎涂煽啃?。此外,對于一些特殊?yīng)用,可能會采用其他導體材料,如銀、金等,但成本相對較高,需要在性能和成本之間進行權衡。
覆蓋層材料,如 solder mask(阻焊層)和 solder paste(錫膏)等,其質量和性能也會影響 HDI 板材的防護能力和焊接可靠性。例如,阻焊層的耐熱性、耐化學腐蝕性以及與基材和銅箔的附著力等特性,直接關系到 HDI 板材在使用過程中的防護效果。
2. 制造工藝
HDI 技術涉及多種精細加工工藝,如微盲孔制作、精細線路蝕刻、多層板對位以及層間連接等。微盲孔的質量是 HDI 板材可靠性的關鍵之一??椎某叽缇?、孔壁粗糙度以及填孔質量等都會影響信號傳輸?shù)耐暾院蛯娱g連接的可靠性。
精細線路蝕刻工藝需要精確控制蝕刻參數,以確保線路的寬度、間距以及邊緣質量符合設計要求。任何微小的偏差都可能導致信號短路、斷路或傳輸延遲等問題,從而影響 HDI 板材的可靠性。
多層板對位工藝的精度也至關重要。層間對位不準確會導致線路錯位、短路或開路等問題,嚴重影響 HDI 板材的電氣性能和可靠性。此外,在層壓過程中,壓力、溫度和時間等參數的控制也會影響層間結合力和整體質量。
3. 使用環境
溫度和濕度是影響 HDI 板材可靠性的主要環境因素。高溫環境下,HDI 板材的材料特性會發生變化,如熱膨脹系數增大,可能導致線路斷裂、分層等問題。同時,濕度的存在會加速材料的老化和腐蝕過程,降低其絕緣性能和機械強度。
電磁干擾(EMI)和射頻干擾(RFI)也是不容忽視的因素。在高頻高速電路中,HDI 板材需要具備良好的電磁屏蔽性能,以防止外部干擾信號的侵入和內部信號的泄漏,確保信號傳輸?shù)耐暾院涂煽啃浴?/span>
機械振動和沖擊在一些特殊應用場景中,如汽車電子、航空航天等領域,對 HDI 板材的可靠性提出了更高的要求。HDI 板材需要能夠承受一定的振動和沖擊載荷,避免因機械應力導致的線路斷裂、元器件松動等問題。
HDI 板材可靠性測試與評估方法
1. 電氣性能測試
信號完整性測試是評估 HDI 板材電氣性能的重要手段之一。通過測試信號的時序、幅度、上升沿和下降沿等參數,可以評估信號傳輸?shù)馁|(zhì)量和完整性。常見的信號完整性測試方法包括時域反射(TDR)和時域傳輸(TDT)技術,它們可以檢測線路的特性阻抗、反射系數以及傳輸延遲等參數,從而發現潛在的信號傳輸問題。
電磁兼容性(EMC)測試用于評估 HDI 板材在電磁環境中的抗干擾能力和干擾發射水平。通過模擬實際使用中的電磁環境,如射頻輻射、電快速瞬變脈沖群(EFT)等,可以測試 HDI 板材是否符合相應的 EMC 標準和規范,確保其在復雜電磁環境下的可靠運行。
2. 機械性能測試
彎曲測試和沖擊測試是評估 HDI 板材機械性能的常用方法。彎曲測試可以模擬 HDI 板材在實際使用中受到的彎曲應力,通過測量其彎曲強度和撓度等參數,評估其抗彎曲能力。沖擊測試則用于評估 HDI 板材在受到突發沖擊載荷時的抗沖擊性能,如模擬設備在跌落或碰撞過程中的應力情況。
拉伸試驗可以測量 HDI 板材中銅箔與基材之間的結合力以及基材本身的拉伸強度等參數,從而評估其在拉伸應力下的性能表現。此外,還可以通過模擬實際使用中的摩擦和磨損情況,進行磨損試驗,以評估 HDI 板材的耐磨性能。
3. 環境可靠性測試
溫濕度循環測試是評估 HDI 板材在不同溫濕度環境下的可靠性的常用方法。通過將 HDI 板材置于溫度和濕度循環變化的環境中,觀察其性能參數的變化情況,如電阻、電容、信號傳輸特性等,可以評估其在長期使用過程中的穩定性和耐久性。
高溫高濕存儲測試用于模擬 HDI 板材在高溫高濕環境下的加速老化過程。通過在高溫高濕條件下長時間存儲 HDI 板材,然后進行性能測試,可以預測其在實際使用中的壽命和可靠性。
鹽霧測試主要用于評估 HDI 板材在含鹽環境下的耐腐蝕性能。對于一些應用于海洋環境、化工環境或高濕度環境中的電子設備,鹽霧測試是確保 HDI 板材可靠性的重要手段之一。
提高 HDI 板材可靠性的設計與優化策略
1. 優化設計布局
在 HDI 板材的設計階段,合理的布局規劃對于提高其可靠性至關重要。應盡量減少高速信號線的長度和過孔數量,以降低信號傳輸?shù)膿p耗和干擾。同時,合理安排元器件的布局,避免過度密集或松散,確保散熱良好,并減少機械應力的集中。
采用分區設計的方法,將不同的功能模塊進行分區布局,如電源區域、信號區域、敏感電路區域等,通過設置隔離帶、屏蔽罩等措施,降低不同模塊之間的相互干擾,提高信號傳輸?shù)耐暾院涂煽啃浴?/span>
2. 改進制造工藝流程
在制造過程中,嚴格控制各個工藝環節的參數和質量,如微盲孔制作工藝中的鉆孔精度、填孔質量控制,精細線路蝕刻工藝中的蝕刻速率和均勻性控制,以及層壓工藝中的壓力、溫度和時間控制等。引入先進的制造設備和工藝技術,如激光鉆孔技術、高精度蝕刻設備以及自動化層壓系統等,可以提高制造精度和質量穩定性,從而提高 HDI 板材的可靠性。
加強生產過程中的質量檢測和監控,采用在線檢測設備和自動化檢測系統,對每一道工序進行實時檢測和質量控制,及時發現和糾正制造過程中的缺陷和問題,確保最終產品的質量和可靠性。
3. 材料性能提升與創新
關注新材料的研發和應用,如具有更高耐熱性、更低介電常數和損耗因數的基材材料,以及更高導電性、更好抗遷移性的導體材料。這些新材料的應用可以有效提高 HDI 板材的電氣性能和熱穩定性,增強其在惡劣環境下的可靠性。
對于覆蓋層材料,研發具有更好的耐熱性、耐化學腐蝕性和附著力的阻焊材料和焊接材料,可以提高 HDI 板材的防護性能和焊接可靠性。同時,優化材料的配方和處理工藝,提高其綜合性能,以滿足 HDI 板材在不同應用領域?qū)煽啃缘囊蟆?/span>
高密度互連(HDI)板材作為現代電子制造領域的關鍵技術之一,其可靠性對于電子設備的穩定運行和長期使用至關重要。工程師在設計、制造和應用 HDI 板材時,需要充分了解影響其可靠性的各種因素,并采取相應的測試與評估方法,以及設計與優化策略,以提高 HDI 板材的可靠性。只有這樣,才能確保電子設備在日益復雜的使用環境和高性能需求下,保持穩定可靠的工作狀態,推動電子技術的不斷發展和進步。
