PCB制造中設備精度校準:鉆孔機定位與曝光機參數優化指南
隨著電子產品向小型化、高密度化發展,PCB制造對設備的精度要求越來越高。本文將深入探討PCB制造中鉆孔機定位和曝光機參數的校準方法,以及如何通過優化這些參數提升生產效率和產品良率。
一、設備精度校準的重要性
1. PCB制造的高精度需求
- PCB作為電子設備的核心組件,其制造精度直接影響電子產品的性能和可靠性。
- 鉆孔機和曝光機是PCB制造中的關鍵設備,其精度直接影響線路板的通孔位置、線路間距等關鍵指標。
2. 校準的必要性
- 設備在長期使用中可能因機械磨損、環境變化等因素導致精度下降。
- 定期校準可確保設備始終保持在最佳工作狀態,減少生產中的廢品率。

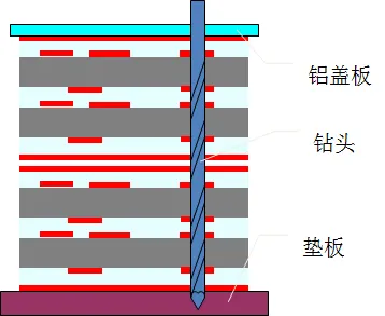

二、鉆孔機定位精度校準
1. 鉆孔機定位的校準方法
- 機械校準:通過調整鉆頭位置和機械結構,確保鉆孔位置與設計圖紙一致。
- 光學校準:利用激光定位系統或光學傳感器,精確測量鉆頭與PCB板的相對位置。
- 軟件校準:通過自動化校準軟件,實時監測并調整鉆孔機的定位參數。
2. 校準頻率與標準
- 校準頻率:建議每生產1000塊PCB板或設備運行8小時后進行一次校準。
- 校準標準:鉆孔位置誤差需控制在±0.025mm以內,以滿足高密度PCB的制造要求。
三、曝光機參數優化
1. 曝光機參數的校準方法
- 光源強度校準:通過光強傳感器測量光源輸出,確保曝光強度均勻且符合工藝要求。
- 曝光時間校準:根據PCB材料和設計要求,調整曝光時間以保證線路圖形的清晰度和一致性。
- 對位精度校準:利用高精度對位系統,確保曝光機的掩模與PCB板的對位誤差小于±0.01mm。
2. 常見問題與解決
- 曝光不均勻:可能由光源老化或光路污染引起,需定期清潔光源和光路系統。
- 對位偏差:可能由機械振動或溫濕度變化導致,需安裝溫濕度控制系統并定期維護設備。
四、校準后的驗證與維護
1. 驗證方法
- 使用標準測試板進行校準后的驗證,確保鉆孔位置和曝光圖形符合設計要求。
- 通過AOI(自動光學檢測)設備對校準后的PCB進行全檢,確保無偏差。
2. 日常維護建議
- 定期清潔設備,避免灰塵和油污影響精度。
- 記錄校準數據,建立設備精度檔案,便于后續分析和改進。
設備精度校準是PCB制造中不可或缺的一環。通過科學的校準方法和嚴格的維護流程,可以顯著提升鉆孔機和曝光機的精度,從而提高PCB產品的良率和可靠性。在競爭激烈的電子制造行業中,優化設備精度不僅是技術要求,更是企業保持競爭力的關鍵。
