在現代電子設計中，四層PCB的電源完整性（PI）設計對于確保電路的穩定性和性能至關重要。本文將深入探討四層PCB中電源層分割、去耦電容布局以及降低電源噪聲的關鍵方法，幫助工程師優化設計。

 一、電源層分割：實現多電壓域的高效設計

 （一）電源層分割原則

電源層分割是四層PCB設計中不可避免的環節，尤其是在多電壓域的設計中。合理的分割可以有效減少不同電源網絡之間的相互干擾。分割應遵循以下原則：

1. 簡潔合理的分割方式：盡量采用簡單的幾何形狀，避免復雜的分割圖案，以減少電源平面的不連續性。

2. 滿足載流能力：確保分割區域的大小能夠滿足電流承載要求，避免過熱或電壓降問題。

3. 隔離不同電源網絡：數字電源和模擬電源應設置隔離帶，通常建議間距≥0.5mm，以防止相互干擾。

 （二）開槽工藝與隔離帶

采用“開槽”工藝可以有效隔離不同電壓域。開槽寬度應根據電流需求和EMI控制要求進行調整，通常建議≥0.5mm。此外，數字和模擬電源區域之間應設置隔離帶，避免信號耦合。

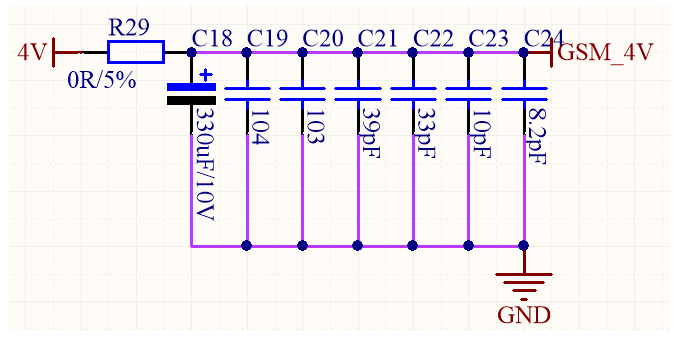

 二、去耦電容布局：確保電源穩定性

 （一）電容值與布局策略

去耦電容在電源完整性設計中起著至關重要的作用，主要通過濾除電源線上的高頻噪聲來為芯片提供穩定的電源。布局時應遵循以下原則：

1. 電容值選擇：根據芯片的電源要求選擇合適的電容值，通常在0.1μF到1μF之間。

2. 靠近IC放置：去耦電容應盡可能靠近芯片的電源引腳和地引腳，以減少電源路徑的電感。

3. 多過孔設計：采用多過孔的方式將電容焊盤與電源平面和地平面連接，以降低連接阻抗。

 （二）陣列設計與封裝選擇

去耦電容陣列的設計應確保每個IC電源引腳附近都有適當?shù)碾娙萁M合。建議使用0402封裝以降低等效串聯電感（ESL），從而提高高頻去耦效果。

 三、降低電源噪聲：關鍵策略與實踐

 （一）減少走線電阻和寄生電感

走線的直流電阻和寄生電感是電源噪聲的主要來源之一。優化措施包括：

1. 增加走線寬度：增大電源線和地線的寬度，以降低走線電阻。

2. 優化走線路徑：盡量縮短走線長度，減少迂回和分支，以降低寄生電感。

 （二）優化電源平面布局

電源平面和地平面應緊密相鄰，以形成低阻抗的電源分配系統。常見的層疊結構為信號層、地平面、電源平面和信號層。這種結構有助于提高信號完整性和電源完整性。

 （三）星型拓?fù)洳季€策略

星型拓?fù)洳季€是一種有效的電源布線策略，可以減少電磁輻射和高頻噪聲干擾。其主要優點包括：

1. 降低環路面積：減少電源線和地線之間的環路面積，從而降低電磁輻射。

2. 提高電源穩定性：通過將電源線從中心點輻射到各個模塊，確保每個模塊都能獲得穩定的電源。

 四、多電壓域協同設計：確保系統穩定性

在多電壓域的設計中，電源平面分割和去耦電容陣列的設計尤為重要。以下是一些協同設計策略：

1. 合理規劃電源平面：根據不同的電壓域，合理規劃電源平面的布局和分割，確保每個電壓域都有獨立的電源平面。

2. 優化去耦電容陣列：在每個電壓域的電源引腳附近布置去耦電容，確保每個電壓域的電源穩定性。

3. 隔離不同電壓域：通過合理的布局和布線，隔離不同電壓域之間的信號和電源，減少相互干擾。

通過合理的電源層分割、優化的去耦電容布局以及有效的電源噪聲抑制策略，四層PCB設計可以顯著提升電源完整性。在多電壓域的設計中，綜合考慮各個電壓域的需求，采取協同設計策略，確保整個系統的穩定性和可靠性。這些方法不僅有助于提高電路性能，還能有效降低電磁干擾，為現代電子設備的設計提供堅實的基礎。
