一、功能模塊劃分

 （一）按功能模塊布局

將功能相同的相關電路布局為一個功能模塊，元器件應盡量集中，便于布線和調試，同時數字電路與模擬電路分開，以減少相互干擾。

 （二）模塊內布局優化

在功能模塊內部，應遵循“先大后小，先難后易”的布置原則，重要的單元電路、核心元器件應當優先布局。例如，對于一些關鍵的電路部分，如DCDC電路、LDO、運放等，應先確定其大致位置，再根據單板的主信號流向規律安排各個小模塊的擺放，并對已擺放好的小模塊進行適當調整。

 二、高功率器件布局

 （一）均勻分布

高功率器件應均勻分布在整個電路板上，避免集中在同一區域形成熱點。線性排列是優選的布局方式，可以實現整個電路板的均勻熱擴散。

 （二）熱隔離與散熱通道設計

在高功率器件周圍設置熱隔離區，避免熱量積聚。合理規劃散熱通道，確保其順暢，讓熱量能快速散發出去。例如，發熱元件及外殼裸露器件不能緊鄰導線和熱敏元件，其他器件也應適當遠離。

 三、振蕩電路與敏感元件布局

 （一）遠離敏感元件

大功率元件應遠離對電磁干擾敏感的元件，如時鐘芯片、小信號放大器等，防止大功率信號對其產生干擾。

 （二）模擬與數字電路分開

模擬信號與數字信號分開，高頻信號與低頻信號分開，以減少不同信號之間的相互干擾。

 四、信號路徑優化

 （一）縮短關鍵走線

關鍵信號線應盡可能短，以減少信號傳輸?shù)难舆t和損耗。例如，高速元器件（如處理器、存儲器）應靠近連接器放置，以縮短其走線長度。

 （二）避免直角彎曲

在布線時，應避免直角彎曲，使用45°角或曲線以減少反射，從而提高信號傳輸?shù)馁|(zhì)量。

 （三）合理設置過孔

根據電流需求和加工工藝要求確定過孔的尺寸和數量，避免過小或過大的過孔。輸入回路和輸出回路放置相同數量的過孔，且過孔應放置在合適的位置。

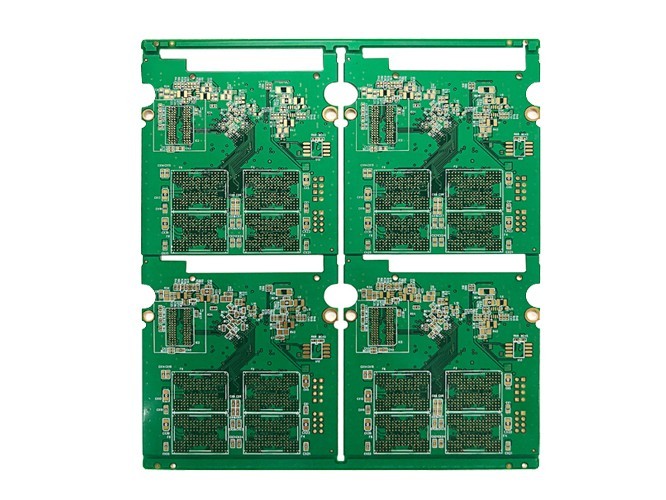

通過合理的功能模塊劃分、高功率器件布局、振蕩電路與敏感元件隔離以及信號路徑優化，可以顯著提高PCB四層板的性能和可靠性，滿足現代電子設備對信號完整性和抗干擾能力的要求。
