PCB四層板電源與接地分布設計:噪聲抑制與EMC性能提升策略

  • 2025-04-10 09:28:00
  • 瀏覽量:308

在現代電子設計中,PCB(印刷電路板)作為電子設備的核心組件,其設計的優劣直接影響到設備的性能和可靠性。四層板作為多層板設計中的常見類型,其電源完整性設計尤為重要。本文將深入探討PCB四層板的電源完整性設計要點,包括去耦電容陣列與平面分割技巧,以及如何抑制電源噪聲和實現多電壓域的協同設計。

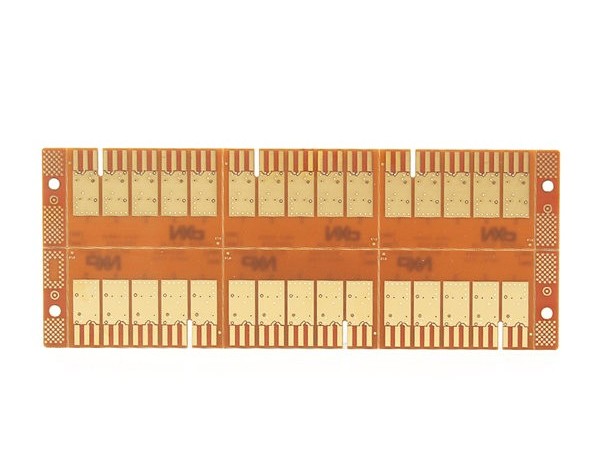

 4層P材質VT901 PCB電路板1.jpg

 一、四層板電源完整性設計要點

 (一)電源平面與地平面的布局

電源平面和地平面應緊密相鄰,以形成低阻抗的電源分配系統。通常,電源平面和地平面成對出現,且盡量接近,以減少電源噪聲。在四層板設計中,常見的層疊結構是信號層、地平面、電源平面和信號層。這種結構有助于提高信號完整性和電源完整性。



 (二)去耦電容陣列設計

去耦電容在電源完整性設計中起著至關重要的作用。去耦電容的作用是濾除電源線上的高頻噪聲,為芯片提供穩定的電源。去耦電容陣列的設計應遵循以下原則:



1. 電容值的選擇:根據芯片的電源要求選擇合適的電容值,通常在0.1μF到1μF之間。

2. 電容的布局:將去耦電容盡量靠近芯片的電源引腳,以減少電源線的長度和阻抗。

3. 多過孔設計:采用多過孔的方式將電容焊盤與電源平面和地平面連接,以降低連接阻抗。



 (三)電源平面分割技巧

在四層板設計中,電源平面分割是不可避免的,尤其是在多電壓域的設計中。電源平面分割應遵循以下原則:



1. 簡潔合理的分割方式:分割方式應盡量簡潔,避免復雜的分割形狀,以減少電源平面的不連續性。

2. 滿足載流能力的要求:分割區域的大小應滿足載流能力的要求,確保電源平面能夠承受所需的電流。

3. 避免不同電源網絡之間的相互干擾:在分割電源平面時,應確保不同電源網絡之間的隔離,避免相互干擾。



 二、電源噪聲抑制策略

 (一)減少走線電阻和寄生電感

走線的直流電阻和寄生電感是電源噪聲的主要來源之一。為了減少這些因素的影響,可以采取以下措施:



1. 增加走線寬度:增加電源線和地線的寬度,以降低走線電阻。

2. 優化走線路徑:盡量縮短走線長度,減少走線的迂回和分支,以降低寄生電感。



 (二)增加去耦電容

去耦電容可以有效濾除電源線上的高頻噪聲。在設計中,應根據芯片的電源要求合理選擇去耦電容的值和數量,并將其盡量靠近芯片的電源引腳。



 (三)優化電源平面布局

電源平面和地平面的布局對電源噪聲的抑制至關重要。應確保電源平面和地平面緊密相鄰,并盡量減少電源平面和地平面之間的垂直間距,以降低電源阻抗。


 三、多電壓域協同設計策略

在多電壓域的設計中,電源平面分割和去耦電容陣列的設計尤為重要。以下是一些協同設計策略:



1. 合理規劃電源平面:根據不同的電壓域,合理規劃電源平面的布局和分割,確保每個電壓域都有獨立的電源平面。

2. 優化去耦電容陣列:在每個電壓域的電源引腳附近布置去耦電容,確保每個電壓域的電源穩定性。

3. 隔離不同電壓域:通過合理的布局和布線,隔離不同電壓域之間的信號和電源,減少相互干擾。



 四、星型拓?fù)洳季€策略

星型拓?fù)洳季€是一種有效的電源布線策略,可以減少電磁輻射和高頻噪聲干擾。其主要優點包括:



1. 降低環路面積:星型拓?fù)洳季€可以有效減少電源線和地線之間的環路面積,從而降低電磁輻射。

2. 提高電源穩定性:通過將電源線從中心點輻射到各個模塊,可以確保每個模塊都能獲得穩定的電源。

3. 減少噪聲耦合:星型拓?fù)洳季€可以減少不同模塊之間的噪聲耦合,提高整個系統的抗干擾能力。



 五、去耦電容布局策略

去耦電容的布局對電源完整性至關重要。以下是一些關鍵的去耦電容布局策略:



1. 靠近IC放置:去耦電容應盡可能靠近IC的電源引腳和地引腳放置,以減少電源路徑的電感。

2. 優化過孔設計:過孔的設計對電源完整性有重要影響。應使用大直徑的過孔,并確保過孔盡可能靠近電容焊盤。

3. 合理選擇電容值和封裝:選擇合適的電容值和封裝尺寸對于實現有效的去耦至關重要。

4. 多點去耦策略:通過在電源層上放置多個去耦電容,可以實現不同頻率下的電源噪聲抑制。

5. 平面電容的利用:電源層和地層之間的固有電容在高頻下起著重要的去耦作用。



通過合理設計電源平面和地平面的布局、優化去耦電容陣列以及采用有效的電源平面分割技巧,可以有效抑制電源噪聲,提高電源完整性。在多電壓域的設計中,應綜合考慮各個電壓域的需求,采取協同設計策略,確保整個系統的穩定性和可靠性。
