天天日日天天干,日本不卡 在线视频,成品网站1688入口,日本一线产区和韩国二线,999色,精品久久久久久中蜜乳樱桃,www.女人本色,手机看片1204,手机在线看不卡的,色逼999,久久精品在线观看,亚洲综合精品八区,国产精品一区二区在线观看,色综合网不卡,九色蝌蚪自拍精选,99夜夜操www,91日本在线观看亚洲精品

一、引言

在微波電路設(shè)計(jì)中，金絲鍵合是實(shí)現(xiàn)芯片與基板之間電氣連接的關(guān)鍵工藝。鍵合區(qū)的表面粗糙度和化學(xué)鍍層質(zhì)量直接影響鍵合的可靠性和信號(hào)傳輸性能。本文將探討鍵合區(qū)表面粗糙度要求（Ra≤0.3μm）以及化學(xué)鍍鎳鈀金工藝參數(shù)的優(yōu)化方法，為微波電路的高精度制造提供技術(shù)參考。

 二、鍵合區(qū)表面粗糙度要求

 （一）表面粗糙度的重要性

鍵合區(qū)的表面粗糙度直接影響金絲與焊盤的結(jié)合力。研究表明，表面粗糙度越低，鍵合點(diǎn)的接觸面積越大，結(jié)合力越強(qiáng)，信號(hào)傳輸?shù)姆€(wěn)定性也越高。在微波電路中，鍵合區(qū)表面粗糙度應(yīng)控制在Ra≤0.3μm，以確保鍵合的可靠性和信號(hào)完整性。

 （二）表面粗糙度的測(cè)量方法

表面粗糙度通常通過原子力顯微鏡（AFM）或光學(xué)輪廓儀進(jìn)行測(cè)量，測(cè)量范圍一般為2x2μm2。通過優(yōu)化表面處理工藝，可以有效降低表面粗糙度，滿足鍵合要求。

 三、化學(xué)鍍鎳鈀金工藝參數(shù)分析

 （一）工藝流程概述

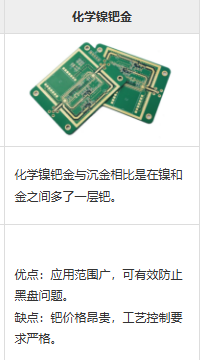

化學(xué)鍍鎳鈀金（ENEPIG）是一種先進(jìn)的表面處理工藝，其流程包括除油、微蝕、預(yù)浸、活化、化學(xué)鍍鎳、化學(xué)鍍鈀和化學(xué)鍍金。

 （二）關(guān)鍵工藝參數(shù)

1. 除油

   - 酸性除油：去除銅表面的油脂和氧化物，活化銅表面。

   - 工藝參數(shù)：溫度40-50℃，時(shí)間3-7分鐘。

2. 微蝕

   - 作用：形成具有一定粗糙度的銅表面，提高鍍層結(jié)合力。

   - 工藝參數(shù)：硫酸濃度3%-5%，過硫酸鈉80-120g/L，溫度25-30℃，浸漬時(shí)間3分鐘。

3. 活化

   - 作用：在銅表面形成一層鈀，為后續(xù)鍍鎳提供基礎(chǔ)。

   - 工藝參數(shù)：離子鈀濃度0.001%-0.01%，溫度25-30℃，時(shí)間1-5分鐘。

4. 化學(xué)鍍鎳

   - 作用：形成一層致密的鎳層，提供良好的機(jī)械性能和耐腐蝕性。

   - 工藝參數(shù)：溫度85-95℃，pH值4.5-5.5，鎳沉積速度0.5-1μm/h。

5. 化學(xué)鍍鈀

   - 作用：作為阻擋層，防止銅遷移至金層，提高焊接性能。

   - 工藝參數(shù)：溫度25-30℃，鈀沉積速度0.05-0.1μm/h。

6. 化學(xué)鍍金

   - 作用：提供優(yōu)異的導(dǎo)電性和抗氧化性能。

   - 工藝參數(shù)：溫度40-50℃，金沉積速度0.05-0.1μm/h。

 （三）工藝優(yōu)化建議

- 除油和微蝕：確保銅表面清潔且具有適當(dāng)?shù)拇植诙龋蕴岣咤儗咏Y(jié)合力。

- 活化和鍍鈀：嚴(yán)格控制鈀層厚度，避免過厚或過薄影響鍵合性能。

- 鍍鎳和鍍金：優(yōu)化沉積速度和厚度，確保鍍層均勻性，提高鍵合可靠性。

 四、實(shí)際應(yīng)用與優(yōu)勢(shì)

 （一）微波電路中的應(yīng)用

化學(xué)鍍鎳鈀金工藝廣泛應(yīng)用于微波電路的鍵合區(qū)處理，能夠有效防止黑鎳問題和銅遷移，提高鍵合的可靠性和信號(hào)傳輸性能。

 （二）技術(shù)優(yōu)勢(shì)

1. 高可靠性：防止鎳的晶界腐蝕和銅遷移，確保鍵合的長期穩(wěn)定性。

2. 優(yōu)良的鍵合性能：鍍層均勻，結(jié)合力強(qiáng)，適用于細(xì)間距小尺寸焊盤的鍵合。

3. 成本效益：相比傳統(tǒng)工藝，化學(xué)鍍鎳鈀金具有更高的性價(jià)比。

 五、結(jié)論

在微波電路的金絲鍵合區(qū)處理中，表面粗糙度的控制和化學(xué)鍍鎳鈀金工藝參數(shù)的優(yōu)化是確保鍵合質(zhì)量的關(guān)鍵。通過嚴(yán)格控制表面粗糙度（Ra≤0.3μm）和優(yōu)化化學(xué)鍍工藝參數(shù)，可以顯著提高鍵合的可靠性和信號(hào)傳輸性能。未來，隨著微波電路小型化和高密度化的發(fā)展，化學(xué)鍍鎳鈀金工藝將在更多領(lǐng)域發(fā)揮重要作用。
