在電子制造領域，微型化封裝技術正不斷突破極限，推動電子產品向更小、更輕、更高效的方向發展。本文將深入探討01005與CSP（Chip Scale Package）封裝的尺寸進化、制造挑戰以及設計準則，幫助工程師在設計過程中做出明智的決策。

 一、尺寸進化史

 1.1 01005的微型化之路

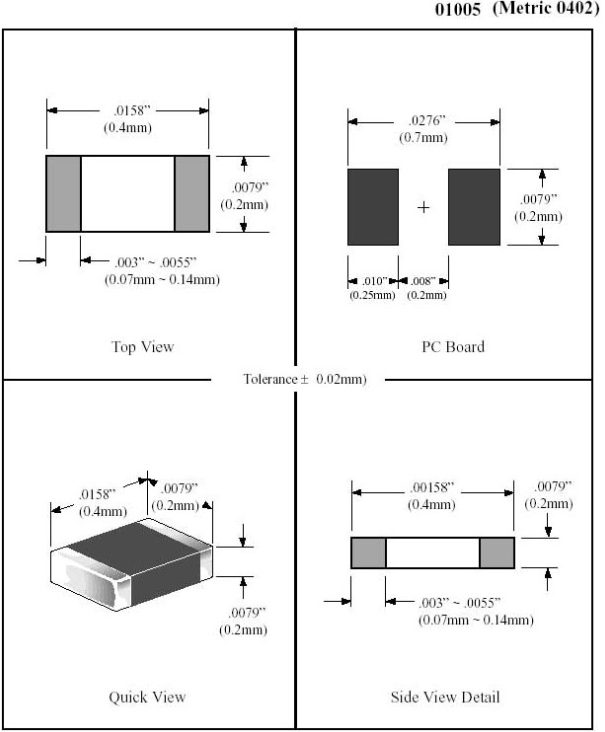

從0402（1.0×0.5mm）到0201（0.6×0.3mm），再到如今的01005（0.4×0.2mm），元件尺寸的持續微型化已成為行業趨勢。這種微型化不僅滿足了智能穿戴設備、AR眼鏡等超薄設備的需求，還為更高密度的電路設計提供了可能。

 1.2 CSP的尺寸優勢

CSP（芯片級封裝）的尺寸接近芯片本身，通常僅為芯片尺寸的120%。這種封裝方式在保持高性能的同時，實現了極高的集成度，特別適合對空間要求苛刻的便攜式設備。

 二、制造邊界條件

 2.1 01005的貼片精度要求

01005元件的貼裝對設備精度提出了極高要求，貼片機的精度需達到±25μm。這種高精度貼裝需要配備高分辨率視覺對位系統和真空吸嘴，以防止元件飛片。

 2.2 CSP的焊球設計

CSP封裝要求焊球直徑為0.25mm，間距為0.35mm。這種高密度的焊球設計對貼片和焊接工藝提出了挑戰，需要精密的設備和工藝支持。

 三、設計生存法則

 3.1 防止立碑設計

在01005元件的PCB設計中，焊盤內距應外擴0.05mm，以有效防止元件在貼裝過程中出現“立碑”現象。

 3.2 禁止在封裝底部走線

為了確保信號完整性和散熱性能，CSP封裝底部應避免走線，且走線間距應不小于0.1mm。

 3.3 優化分板工藝

在分板過程中，優先選擇激光切割替代傳統的V-CUT工藝。激光切割能夠提供更高的精度和更小的切割痕跡，特別適合微型化元件的生產。

 四、應用與前景

 4.1 消費電子領域的應用

01005和CSP封裝技術廣泛應用于智能手機、平板電腦、智能手表等消費電子產品中，幫助實現更小的體積和更高的性能。

 4.2 工業與醫療領域的潛力

在工業控制和醫療設備中，微型化封裝技術能夠滿足對高可靠性和小型化的需求，為更復雜的功能集成提供支持。

綜上所述，01005和CSP封裝技術在微型化領域的應用前景廣闊。通過深入理解其尺寸進化、制造挑戰和設計準則，工程師可以更好地利用這些技術，推動電子產品向更小、更輕、更高效的方向發展。
