水溶性干膜顯影兼容性對比及選擇指南

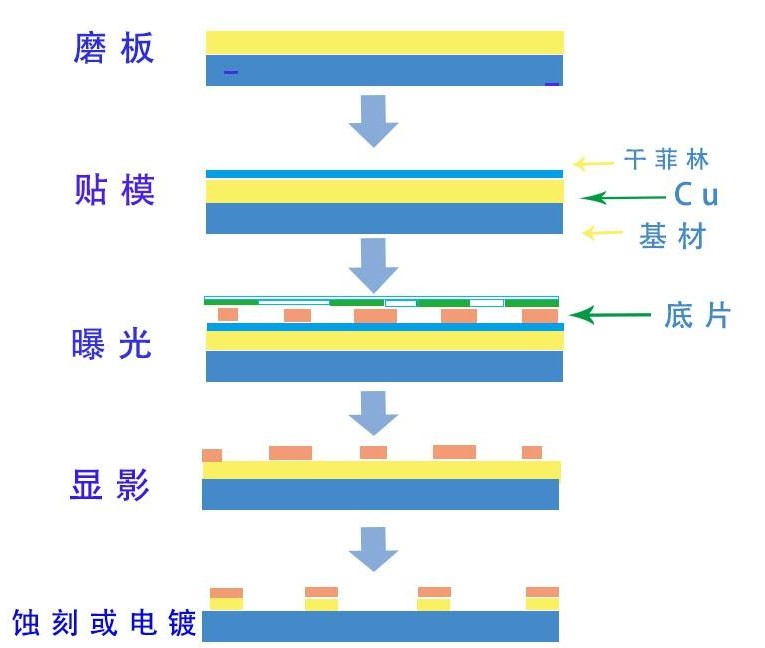

一、水溶性干膜顯影原理
水溶性干膜是一種新型的PCB表面處理材料,具有良好的顯影兼容性和環保性。其顯影過程主要依賴于顯影液的化學作用,將未曝光部分的抗蝕劑溶解,從而形成所需的線路圖案。
二、碳酸鈉溶液顯影能力
1. 顯影液配方
碳酸鈉溶液是常用的顯影液之一,其pH值約為9.5,能夠有效溶解未曝光的抗蝕劑。研究表明,1%的碳酸鈉溶液在30℃、55%濕度下,可以實現良好的顯影效果。
2. 顯影參數
- 溫度:30℃
- 濕度:55%
- 顯影時間:根據線路復雜度和精度要求,通常在1-3分鐘之間。
3. 顯影精度
在上述條件下,碳酸鈉溶液能夠?qū)崿F(xiàn)5μm線寬的高精度顯影。通過優化顯影時間和溶液濃度,可以進一步提高顯影精度。
三、水溶性干膜與溶劑型干膜的精度對比
1. 水溶性干膜
- 顯影精度:5μm線寬,精度±1μm。
- 環保性:水溶性干膜使用的顯影液無毒無害,符合環保要求。
- 成本效益:顯影液可循環使用,降低了生產成本。
2. 溶劑型干膜
- 顯影精度:通常在10μm左右,精度較低。
- 環保性:溶劑型干膜使用的顯影液含有有機溶劑,對環境和操作人員有一定危害。
- 成本效益:顯影液不可循環使用,增加了生產成本。
四、實際應用與建議
1. 高精度線路板制造
對于需要高精度線路的PCB制造,建議選擇水溶性干膜,其在碳酸鈉溶液下的顯影精度能夠滿足5μm線寬的要求。
2. 環保與成本考慮
在環保和成本效益方面,水溶性干膜具有明顯優勢,特別適用于對環保要求較高的生產環境。
通過優化顯影液配方和工藝參數,水溶性干膜在碳酸鈉溶液下的顯影能力能夠滿足高精度線路板的制造需求,為企業提供了一種環保、高效的解決方案。
