阻抗測試探針校準與四線法測量原理解析
在現代電子測試領域,阻抗測試是確保電路性能和可靠性的重要環節。本文將深入探討阻抗測試中探針校準方法、四線法測量原理,以及10GHz帶寬下TDR校準夾具的設計,為企業和工程師提供實用的參考。
一、阻抗測試探針校準方法
1. 探針校準的重要性
探針是阻抗測試中的關鍵工具,其精度直接影響測量結果的準確性。探針校準的目的是消除探針接觸電阻和布線電阻的影響,確保測量結果的可靠性。
2. 校準方法
- 開爾文四線法:通過分離電流和電壓的測量路徑,消除探針接觸電阻的影響,適用于高精度測量。
- SOLT校準:在高頻測量中,使用SOLT(Short-Open-Load-Thru)校準方法,結合端口延伸技術,可以將校準精度延伸至探針尖端。
二、四線法測量原理解析
1. 四線法的基本原理

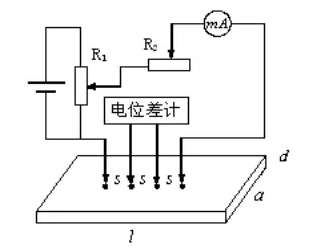

四線法(也稱為開爾文測量法)通過分離電流和電壓的測量路徑,消除了導線電阻對測量結果的影響。具體原理如下:
- 電流路徑:通過兩根導線向被測物施加恒定電流。
- 電壓路徑:通過另外兩根高阻抗導線測量被測物兩端的電壓。
2. 四線法的優點
- 消除導線電阻影響:通過分離電流和電壓路徑,避免導線電阻導致的壓降誤差。
- 高精度測量:特別適用于小電阻值的精確測量,測量結果更接近真實值。
三、10GHz帶寬下的TDR校準夾具設計
1. TDR校準夾具的設計原則
在10GHz帶寬下,TDR(時域反射)校準夾具的設計需要滿足以下要求:
- 高頻兼容性:確保夾具在高頻段的性能穩定,避免信號衰減和相移。
- 校準精度:使用標準校準件(如短路、開路和負載)進行校準,確保測量結果的準確性。
2. 校準夾具的實現
- 探針設計:探針需具備高精度和低接觸電阻,以減少測量誤差。
- 校準流程:通過SOLT校準方法,結合端口延伸技術,將校準精度延伸至探針尖端。
通過探針校準和四線法測量,可以顯著提高阻抗測試的精度和可靠性。在10GHz帶寬下,設計合理的TDR校準夾具能夠進一步提升高頻測量的穩定性。這些方法和設計為企業和工程師提供了實用的解決方案,助力提升產品質量和測試效率。
