隨著電子設備的集成度和功能不斷增加，PCB的熱管理設計變得至關重要。本文將深入探討四層PCB中高功率密度區域的散熱策略，從熱仿真中高功耗器件的熱流路徑優化，到銅箔厚度與散熱過孔陣列的協同設計，為設計人員提供全面的技術支持。

 熱流路徑優化

在四層PCB設計中，優化熱流路徑是確保有效散熱的關鍵。通過合理的布局和布線，可以顯著降低熱阻，提高散熱效率。以下是一些關鍵的熱流路徑優化策略：

- 散熱路徑規劃：確保散熱路徑盡可能短且直，以提高散熱效率。

- 熱隔離與均熱層：在不同溫度區之間設置熱隔離，使用均熱層來分散熱點。

- 熱分析軟件：利用專業的熱分析軟件進行熱行為模擬，預測潛在的熱問題，并采取相應的優化措施。

 銅箔厚度與散熱過孔陣列的協同設計

銅箔厚度和散熱過孔陣列的設計是四層PCB熱管理中的兩個關鍵因素。通過合理調整這兩個參數，可以顯著提升散熱性能。

- 銅箔厚度：增加銅箔厚度可以提高導熱性能，有效降低發熱量。常規PCB銅箔厚度為35微米，對于需要處理大量電流的電路，銅箔厚度可增加至70微米或更高。

- 散熱過孔陣列：在多層PCB中，通過使用散熱過孔將熱量從發熱元件所在層引導到其他層，幫助降低溫度。這些過孔可以通過電鍍銅連接不同的銅層，以增加導熱路徑。

 CFD仿真驗證

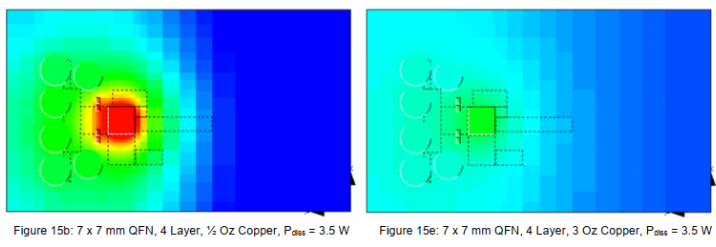

通過CFD（計算流體動力學）仿真，可以模擬和分析四層PCB在不同工作條件下的溫度分布，從而為優化設計提供科學依據。以下是一個實際案例，展示了如何通過CFD仿真驗證散熱設計的效果：

- 案例展示：在實際測試中，通過優化銅箔厚度和散熱過孔陣列，成功將功率器件的結溫降低了15℃。這一成果不僅展示了銅箔厚度和散熱過孔陣列協同設計的強大能力，也為其他高密度設計提供了寶貴的參考。

四層PCB的熱管理設計是確保電路性能和可靠性的關鍵。通過優化熱流路徑，合理調整銅箔厚度和散熱過孔陣列，并利用CFD仿真進行驗證，設計人員可以顯著提升散熱性能，滿足現代電子設備對高性能和可靠性的要求。在實際設計中，建議結合具體的電路需求和制造工藝限制，選擇最適合的散熱設計方案。
