高密度拼板的工具孔設計
- 2025-04-01 11:51:00
- 瀏覽量：168
在PCB高密度拼板設計中，工具孔的合理布局對于確保拼板的可制造性和生產效率至關重要。以下是關于定位孔、光學對位點和折斷孔的協同布局規則，以及四角定位系統的標準間距的詳細介紹。
定位孔、光學對位點和折斷孔的協同布局規則
定位孔（Φ3.0mm）
- 數量與位置：在拼板的外框四角設置定位孔，孔徑為Φ3.0mm，確保拼板在生產過程中能夠被精確固定和對齊。
- 間距要求：定位孔之間的間距應根據拼板的整體尺寸和生產要求進行合理設計，通常建議相鄰定位孔的中心間距不小于50mm，以保證拼板的穩定性。
- 布局原則：定位孔應均勻分布在拼板的四周，避免集中在某一區域，以減少應力集中和拼板變形的風險。

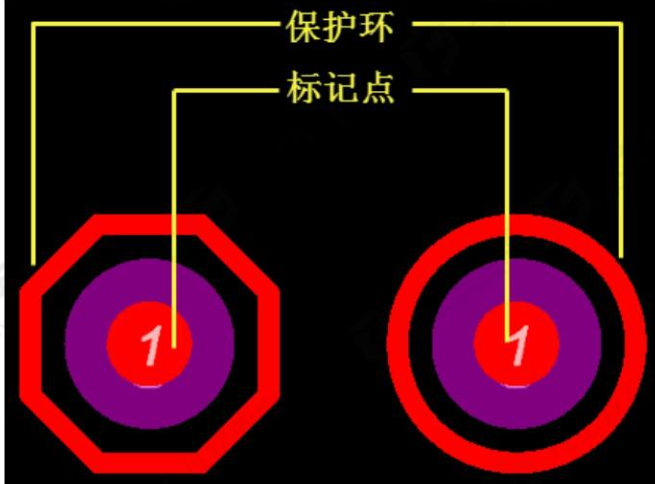

光學對位點（Φ1.0mm）
- 數量與位置：在拼板的四個角或?qū)蔷€上設置光學對位點，每個拼板至少設置兩個光學對位點，以確保貼片機能夠準確識別拼板的位置。
- 間距要求：光學對位點之間的間距應盡可能大，以提高定位精度。對于長度小于200mm的拼板，光學對位點之間的間距應不小于100mm；對于長度超過200mm的拼板，建議在拼板的長邊中心線或靠近中心線的位置再添加一個或兩個光學對位點。
- 布局原則：光學對位點應遠離拼板的邊緣，建議距離邊緣至少3mm，以避免被貼片機的夾具覆蓋。
折斷孔（Φ0.6mm）
- 數量與位置：在拼板的連接部位設置折斷孔，孔徑為Φ0.6mm，用于分板時的工具孔。
- 間距要求：折斷孔之間的間距應根據拼板的連接強度和分板方式確定。通常建議折斷孔之間的中心間距為1.5mm，以確保分板的便利性和拼板的穩定性。
- 布局原則：折斷孔應均勻分布在拼板的連接部位，避免集中在某一區域，以減少分板時的應力集中和拼板斷裂的風險。
四角定位系統的標準間距
- 定位孔間距：在拼板的四角設置定位孔，孔徑為Φ3.0mm，相鄰定位孔的中心間距建議為50mm，以確保拼板的穩定性和對齊精度。
- 光學對位點間距：在拼板的四個角或?qū)蔷€上設置光學對位點，相鄰光學對位點之間的中心間距應不小于100mm，以提高定位精度。
- 折斷孔間距：在拼板的連接部位設置折斷孔，孔徑為Φ0.6mm，相鄰折斷孔之間的中心間距建議為1.5mm，以確保分板的便利性和拼板的穩定性。
通過合理設計定位孔、光學對位點和折斷孔的布局，并遵循上述間距要求，可以有效提高高密度拼板的可制造性和生產效率，降低生產成本，并確保最終產品的質量和可靠性。
