 一、熱膨脹系數（CTE）的基本概念

熱膨脹系數（Coefficient of Thermal Expansion，CTE）是描述材料在溫度變化下長度或體積變化程度的參數，單位為ppm/℃（百萬分之一/攝氏度）。CTE值越低，材料的尺寸穩定性越好，反之則越差。

在PCB設計中，CTE通常分為X、Y方向（水平方向）和Z方向（厚度方向）。X、Y方向的CTE主要由玻纖布的CTE決定，而Z方向的CTE則由樹脂的CTE主導。

 二、不同基材的CTE差異

1. FR-4

   FR-4是最常用的PCB基材，其CTE在X、Y方向?yàn)?3-17 ppm/℃，在Z方向?yàn)?0-60 ppm/℃。當溫度超過玻璃化轉變溫度（Tg）時，Z方向的CTE會顯著增加，達到Tg以下的5-6倍。

2. CEM-3

   CEM-3是一種雙面半玻纖板，其CTE值與FR-4相近，但成本較低，適用于簡單的雙面板。

3. 金屬芯板

   金屬芯板（如銅-不脹鋼-銅CIC和銅-鉬-銅CMC）具有較低的CTE值，分別為8 ppm/℃和6 ppm/℃，適合高密度組裝和高熱導需求。

4. Kevlar或Aramid層壓板

   這些材料的CTE值為7-8 ppm/℃，與FR-4外層結合后，整體CTE值可降至12 ppm/℃，適用于低CTE需求的高密度組裝。

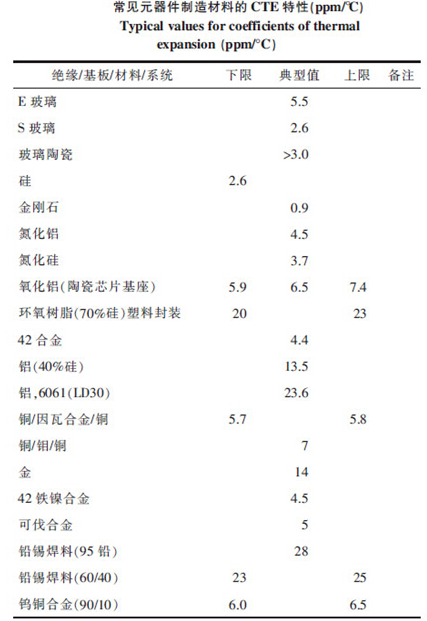

 三、高密度組裝時的CTE匹配原則

1. CTE匹配的重要性

   在高密度組裝中，元器件與基材的CTE不匹配會導致熱應力，影響焊點的可靠性。例如，硅芯片的CTE為6 ppm/℃，而FR-4的CTE為14-17 ppm/℃，這種差異可能導致焊點失效。

2. 材料選擇與優化

   - 選擇低CTE的材料，如金屬芯板或Kevlar層壓板，以減少熱應力。

   - 在設計中采用緩沖結構或柔性連接，以緩解CTE不匹配帶來的應力。

3. 結構設計與工藝優化

   - 通過優化層壓結構，減少基材在高溫下的膨脹。

   - 在高密度組裝中，確保元器件的布局和基材的CTE匹配，以提高整體可靠性。

在PCB設計中，CTE是影響熱性能和可靠性的關鍵參數。不同基材的CTE差異顯著，選擇合適的材料和優化設計是確保高密度組裝可靠性的關鍵。通過合理匹配CTE值和優化結構設計，可以有效減少熱應力，提高PCB的性能和壽命。
