電源平面分割技巧,分析不同分割方式對信號完整性的影響

  • 2025-03-31 09:33:00
  • 瀏覽量:162


 一、電源平面分割的技巧

 1. 避免細長條和啞鈴形分割

電源平面的分割應盡量保持規則,避免細長條或啞鈴形的分割方式。這種形狀會導致電流路徑不均勻,增加電磁干擾(EMI)和信號完整性問題。



 2. 分割距離的控制

電源平面的分割距離應盡量保持在20mil左右,如果在BGA部分區域,可局部保持10mil的距離。過近的分割可能導致短路風險,而過遠則會增加電流環路面積。



 3. 避免相鄰信號跨分割

在分割后的電源平面附近,盡量避免高速信號跨分割??绶指顣?huì)導致信號的回流路徑不連續,引發阻抗不連續、信號反射和串?dāng)_等問題。



 4. 使用縫補電容和跨線橋接

如果無法避免跨分割,可以通過添加縫補電容或使用跨線橋接來為信號提供較短的回流通路,從而減少信號完整性問題。

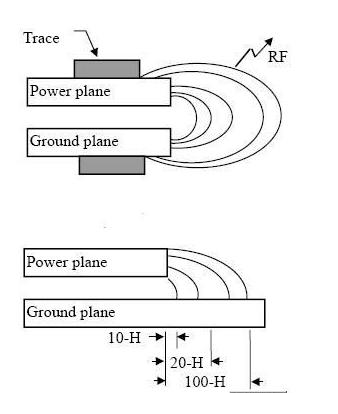

 5. 遵循20H規則

在電源層與地層之間盡量滿足20H原則,以降低邊緣輻射效應。如果條件允許,電源層的縮進越多越好。


 二、不同分割方式對信號完整性的影響

 1. 細長條分割

細長條分割會導致電流路徑不均勻,增加環路電感和電磁干擾。這種分割方式還會破壞信號的參考平面,導致阻抗不連續和信號反射。



 2. 不規則分割

不規則的分割方式(如啞鈴形)會增加信號跨分割的可能性,導致信號回流路徑不連續,從而引發串?dāng)_、反射和EMI問題。



 3. 高壓與低壓電源的混合分割

高壓電源和低壓電源的分割應盡量分開,并保持足夠的間距,以避免高壓電源對低壓電源和信號的干擾。



 4. 信號跨分割

信號跨分割會導致回流路徑增大,增加環路電感和電磁輻射,同時容易引發信號反射和串?dāng)_。對于高速信號,這種影響尤為顯著。



 三、總結

電源平面的分割是一門藝術,合理的設計可以有效減少信號完整性問題。在設計過程中,應盡量避免細長條和啞鈴形分割,控制分割距離,并遵循20H規則。如果無法避免跨分割,可以使用縫補電容或跨線橋接來優化信號回流路徑。通過這些技巧,可以顯著提高電源平面的完整性和信號質量。
