電流路徑的對稱美學:PCB設計中的精密藝術
在PCB設計領域,電流路徑的對稱性不僅是一種美學追求,更是實現高精度測量和穩定性能的關鍵技術手段。本文將深入探討電流路徑對稱性的設計原則,包括鏡像布局如何消除溫度梯度誤差、星型走線在多點采樣中的應用,以及差分對等長處理的必要性。
一、鏡像布局:消除溫度梯度誤差的精妙策略
在高精度測量電路中,溫度梯度往往會導致測量誤差,尤其是在應變天平等敏感設備中。鏡像布局是一種有效的解決方案,通過將測量元件對稱布置,使溫度梯度在對稱位置產生的誤差信號相互抵消。具體來說,當溫度梯度作用于對稱布置的測量元件時,前后或左右的測量元件會分別產生具有相同量值但相反符號的誤差信號。通過將這些信號相加,可以有效消除溫度梯度帶來的虛假信號,從而提高測量精度。
二、星型走線:多點采樣的精準藝術

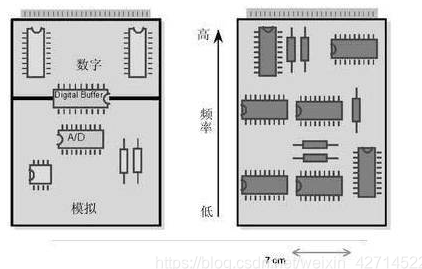

在多點采樣系統中,星型走線是一種被廣泛采用的布線策略。其核心思想是將所有采樣點的信號線匯聚到一個公共的參考點,形成類似星型的輻射狀布局。這種布局方式能夠確保每個采樣點的信號都具有相同的參考路徑,從而減少因路徑差異導致的信號不一致。星型走線的優勢在于其能夠提供低阻抗的高頻接地,避免數字電流對模擬信號的干擾,確保采樣信號的純凈和穩定。
三、差分對等長處理:信號完整性的重要保障
在高速信號傳輸中,差分對等長處理是確保信號完整性和時序準確性的關鍵步驟。差分信號對需要保持嚴格的等長,以確保兩個信號的傳輸延遲一致,從而避免信號 skew(偏斜)導致的誤判。特別是在高精度ADC采樣和高速數字通信中,差分對等長處理能夠有效減少信號反射、串?dāng)_和時序誤差,提高系統的整體性能和可靠性。
在PCB設計中,實現電流路徑的對稱性需要綜合考慮多種因素。通過采用鏡像布局來消除溫度梯度誤差、運用星型走線優化多點采樣路徑,以及對差分對進行精確的等長處理,可以顯著提升電路的測量精度和信號傳輸質量。這些設計原則不僅是技術上的要求,更是一種對細節和精度的美學追求,為高精度測量系統的設計提供了堅實的基礎。
