在電子產品開發過程中，PCB上的大電流路徑設計直接影響著系統運行的穩定性和可靠性。特別是電源模塊、電機驅動等場景下，合理規劃銅箔厚度是每個工程師必須掌握的關鍵技能。本文將介紹三種實用的大電流路徑銅厚疊加設計方法，幫助設計者規避常見風險。

一、基礎計算與經驗法則

對于普通1oz（35μm）銅箔的PCB，經驗表明每毫米線寬可承載約1A電流。當電流超過15A時，建議采用銅厚疊加設計。例如：

- 20A電流建議使用2oz基銅+鋪銅工藝

- 30A以上推薦采用4oz銅箔與外層鍍銅結合

實際設計中需注意：

1. 并聯走線需保持間距≥3倍線寬

2. 過孔數量按每安培電流配置2-3個標準過孔

3. 避免90°轉角，優先采用45°或圓弧走線

二、多層板疊層優化方案

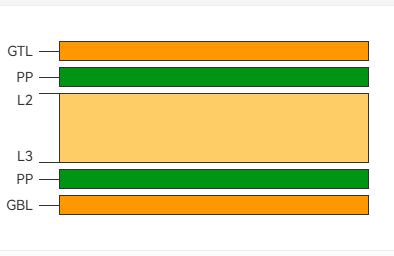

四層板典型配置示例：

| 層序 | 銅厚   | 用途               |

|------|--------|--------------------|

| Top  | 2oz    | 大電流路徑層       |

| L2   | 1oz    | 信號層            |

| L3   | 1oz    | 電源平面           |

| Bot  | 2oz    | 散熱與電流分布層   |

關鍵設計要點：

? 頂層底層對稱加厚提升散熱效率

? 內層電源平面通過過孔陣列連接

? 相鄰信號層與大電流層正交走線

三、實測驗證與工藝控制

完成設計后必須進行驗證：

1. 紅外熱成像測試：滿負荷運行下溫升≤30℃

2. 壓降測量：每10cm走線壓降＜50mV

3. 加工檢查：確保蝕刻補償后的實際線寬達標

常見問題處理：

? 銅箔起泡：控制壓合溫度在180±5℃

? 鍍銅不均：采用脈沖電鍍工藝

? 散熱不良：添加2mm間距的散熱過孔陣列

通過合理運用銅厚疊加技術，可有效提升PCB載流能力。某工業電源案例顯示，采用2oz基銅+0.5mm鍍銅的方案，成功將30A路徑的溫升從42℃降至28℃，同時成本僅增加15%。建議設計時結合仿真工具，在成本和性能間找到最佳平衡點。
