在現代電子設備設計中，PCB（印刷電路板）的可靠性至關重要，而高壓爬電距離的計算是確保電路安全運行的關鍵因素之一。傳統的爬電距離計算方法主要基于二維平面模型，但在實際應用中，PCB上的元件布局和布線往往呈現出復雜的三維結構。因此，采用三維空間計算法來精確評估高壓爬電距離顯得尤為重要。

 一、爬電距離的基本概念

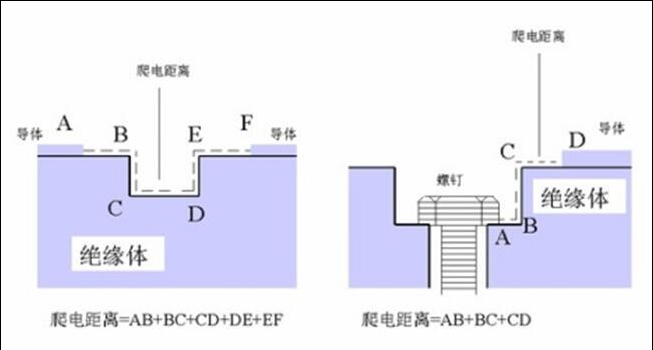

爬電距離是指在電氣設備中，兩個帶電部分之間或帶電部分與接地部分之間沿絕緣材料表面的最短路徑長度。在PCB設計中，為了防止在絕緣材料表面上產生爬電現象，必須保證足夠的爬電距離。爬電距離的計算公式為：\[ CD = L \times K \]，其中CD表示爬電距離，L表示理論計算值，K為修正系數。K系數需要根據實際工作條件和環境，例如溫度、濕度等因素進行調整。

 二、傳統計算方法的局限性

傳統的爬電距離計算方法主要基于二維平面模型，這種方法在處理簡單的PCB布局時較為有效。然而，隨著電子設備的不斷小型化和高性能化，PCB上的元件布局和布線變得越來越復雜，呈現出明顯的三維結構。在這種情況下，二維平面模型無法準確地反映爬電路徑的真實情況，可能導致計算結果的不準確，從而影響電路的安全性和可靠性。

 三、三維空間計算法的優勢

三維空間計算法通過建立PCB的三維模型，能夠更準確地模擬實際的爬電路徑。這種方法可以考慮到元件的高度、形狀以及它們之間的相對位置等因素，從而提供更精確的爬電距離計算結果。在三維空間計算法中，可以利用空間解析幾何的方法，通過建立空間坐標系來計算沿絕緣材料表面的最短路徑。此外，三維空間計算法還可以結合先進的計算機輔助設計（CAD）和計算機輔助工程（CAE）工具，實現對復雜PCB布局的精確分析和優化。

 四、三維空間計算法在PCB設計中的應用

在PCB設計過程中，三維空間計算法的應用主要體現在以下幾個方面：

 （1）元件布局優化

在進行元件布局時，通過三維空間計算法可以精確評估各個元件之間的爬電距離，從而合理安排元件的位置，避免因爬電距離不足而導致的電氣故障。例如，在高壓電路板設計中，對于工作電壓較高的元件，需要根據實際的電壓等級和絕緣材料的特性，通過三維空間計算法確定其與其他元件之間的最小爬電距離，以確保電路的安全運行。

 （2）布線路徑規劃

在布線階段，三維空間計算法可以幫助設計人員規劃出符合爬電距離要求的布線路徑。對于高密度封裝的電路板，布線空間有限，傳統的二維布線方法可能難以滿足爬電距離的要求。而采用三維空間計算法，可以充分利用PCB的三維空間，尋找最優的布線路徑，既保證了爬電距離，又提高了布線的效率和質量。

 （3）絕緣材料選擇與評估

不同的絕緣材料具有不同的介電強度和表面特性，這些因素都會影響爬電距離的計算。通過三維空間計算法，可以結合絕緣材料的具體特性，評估其在不同工作條件下的爬電性能，從而選擇最適合的絕緣材料，提高PCB的可靠性和耐久性。

 （4）環境因素考慮

溫度、濕度、污染等級等環境因素會對絕緣材料的性能產生影響，進而影響爬電距離的有效性。三維空間計算法可以在計算過程中充分考慮這些環境因素，對爬電距離進行相應的修正和調整，以確保在實際工作環境中電路的安全性。

 五、案例分析

以某高壓開關電源的PCB設計為例，該電源的工作電壓為220V AC，需要在PCB上布置高壓元件和低壓元件。采用三維空間計算法，首先建立PCB的三維模型，包括元件的形狀、尺寸和位置等信息。然后，根據電源的工作電壓、絕緣材料的特性以及工作環境條件，計算出各個高壓元件之間的爬電距離。通過優化元件布局和布線路徑，確保所有高壓元件之間的爬電距離滿足安全標準要求。最終設計的PCB在實際應用中表現出良好的電氣性能和可靠性，未出現因爬電距離不足而導致的故障。

高壓爬電距離的三維空間計算法為PCB設計提供了一種更精確、更可靠的方法。與傳統的二維計算方法相比，它能夠更好地適應現代電子設備中復雜三維結構的PCB設計需求，有效提高電路的安全性和可靠性。在實際應用中，結合先進的計算機輔助設計工具和對環境因素的全面考慮，三維空間計算法將為PCB設計帶來更大的創新和發展空間。
