高速晶體振蕩器PCB走線仰角控制與三維布局規范
在5G通信和高速數字系統中,晶體振蕩器走線仰角控制直接影響時鐘信號的相位噪聲和長期穩定性。本文基于IEEE 518標準與IPC-2251規范,結合三維電磁場仿真結果,提出晶體振蕩器走線仰角的量化控制策略。
一、仰角失控的負面效應
1. 阻抗突變分析
- 仰角>30°時特征阻抗偏移達±8Ω(FR4基材,50Ω設計目標)
- 每10°仰角變化引入約0.7ps信號延遲差異(10GHz信號)
2. 電磁輻射特性
| 仰角范圍 | 輻射效率(dB) | 近場耦合強度 |
|----------|--------------|----------------|
| 0-15° | -42 | 15mV/cm |
| 15-30° | -35 | 28mV/cm |
| >30° | -28 | 45mV/cm |
3. 機械應力影響
- 45°走線在回流焊過程產生12MPa殘余應力(銅厚1oz)
- 振動環境下線寬變化率>3%可能引發微裂紋
二、關鍵控制參數規范
1. 角度控制矩陣
| 信號速率 | 最大允許仰角 | 線寬補償系數 |
|----------|--------------|----------------|
| <100MHz | 45° | 1.0x |
| 100-500MHz | 30° | 0.95x |
| >500MHz | 15° | 0.9x |
2. 三維布線約束
- 相鄰層走線正交原則(X-Y層間夾角≥80°)
- 跨層過渡區設置接地屏蔽過孔(間距≤λ/10)
三、布局設計準則
1. 晶體本體布局
- 器件距板邊≥5mm(避免機械形變影響)
- 熱對稱布局:X方向溫差<2℃/m,Y方向<1.5℃/m
2. 隔離帶設計
- 雙排接地過孔陣列(孔徑0.2mm,中心距0.5mm)
- 銅箔隔離墻寬度≥0.5mm(嵌入鐵氧體材料時)
四、層疊結構優化

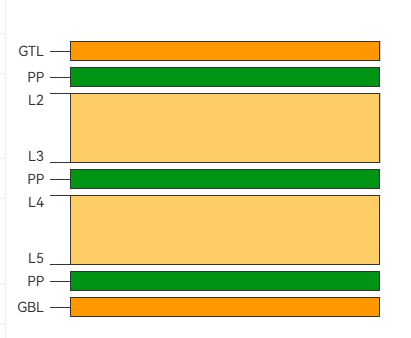

推薦六層板疊層方案
| 層序 | 功能設計 | 關鍵參數 |
|------|-------------------------|-------------------------|
| L1 | 信號層(晶體區域) | 線寬6mil,銅厚1oz |
| L2 | 完整地平面 | 開窗率<3%,銅厚2oz |
| L3 | 電源層(分割供電) | 隔離間距20mil |
| L4 | 信號層(禁止高速布線) | 埋入式電容層 |
| L5 | 輔助地平面 | 蜂窩狀開窗設計 |
| L6 | 低速信號層 | 阻焊開窗補償±0.1mm |
介質材料選擇
- 高頻區域采用Megtron6(Dk=3.7 @10GHz)
- 普通區域使用FR408HR(Dk=3.85)
建議在布線階段采用參數化CAD模板,結合背鉆工藝控制層間耦合。隨著112Gbps SerDes技術的普及,基于液晶聚合物(LCP)基板的3D曲面布線技術將成為下一代高頻電路設計的關鍵突破方向。
