剛性-柔性結合板的應力過渡區規劃

  • 2025-03-27 10:02:00
  • 瀏覽量:172

在現代電子設備設計中,剛性-柔性結合板(Rigid-Flex PCB)因其獨特的特性而被廣泛應用。它結合了剛性PCB的穩定性和柔性PCB的可彎曲性,使得電子設備能夠在復雜的空間布局中實現高效集成。然而,剛性-柔性結合板的設計中,應力過渡區的規劃是一個關鍵環節,直接影響到PCB的性能和可靠性。


 一、應力過渡區的重要性

應力過渡區是剛性-柔性結合板中剛性區域與柔性區域之間的連接區域。在這個區域,由于材料特性的差異和機械應力的集中,容易出現各種問題,如焊點開裂、導線斷裂等。因此,合理規劃應力過渡區對于確保PCB的可靠性和長期穩定性至關重要。



 二、影響應力過渡區的因素

1. 材料特性:剛性區域通常使用FR4等材料,而柔性區域則使用聚酰亞胺(PI)等柔性材料。這兩種材料的熱膨脹系數、彈性模量等特性差異較大,導致在溫度變化和機械應力作用下,應力過渡區容易出現問題。



2. 結構設計:應力過渡區的幾何形狀、導線布局、過孔位置等結構因素都會影響應力的分布。例如,尖銳的拐角、密集的導線和過孔都可能導致應力集中。



3. 元件布局:在應力過渡區附近放置元件時,需要考慮元件的尺寸、重量和對機械應力的敏感性。較大的元件或?qū)C(jī)械應力敏感的元件應盡量遠離應力過渡區。



 三、應力過渡區的規劃方法



 1. 優化導線布局

- 導線方向:在柔性區域,導線應垂直于彎曲軸方向布置,以減少?gòu)澢鷷r(shí)的應力集中。避免在彎曲區域布置水平或垂直的導線,以防止導線在彎折時沿某一方向開裂。



- 導線寬度和間距:根據電路的電流承載能力和阻抗要求選擇合適的導線寬度和間距。在高電流或高速信號路徑中增加導線寬度和減小間距,以最小化電阻、串?dāng)_和信號失真。



- 拐角和彎曲半徑:避免在導線中使用尖銳的拐角和緊湊的彎曲半徑,以防止機械應力集中和潛在的裂紋或基板材料的分層。使用帶有平滑過渡的曲線走線,以均勻分布應力并保持結構完整性。



 2. 采用應力消除材料和結構

- 應力消除材料:在應力過渡區使用應力消除材料,如低流膠PP,可以有效緩沖剛性層和柔性層之間的應力。



- 應力消除結構:在柔性區域的轉角處采用圓弧連接,避免折痕斷裂。同時,增加柔性區域的長度和優化硬性區域的高度差,確保應力在合理范圍內分散。



 3. 優化元件布局

- 元件位置:避免在應力過渡區放置元件、通孔或?qū)Ь€,以防止機械應力集中。理想情況下,元件應放置在剛性區域,遠離柔性區域。



- 元件間距:保持元件之間足夠的間距,以防止在彎曲或處理過程中接觸或碰撞。對于較大的元件或?qū)C(jī)械應力敏感的元件,應確保其與柔性區域有足夠的距離。



 4. 增加補強結構

- 補強板:在柔性層與剛性層結合處增加PI或FR4補強,防止層間剝離。金屬補強需預留膨脹空間,避免熱應力導致開裂。



- 應力釋放結構:在應力過渡區設計應力釋放結構,如網格狀銅、交叉相鄰層的并排布線(“I-Beaming”結構),進一步降低導體應力。



 5. 仿真與驗證

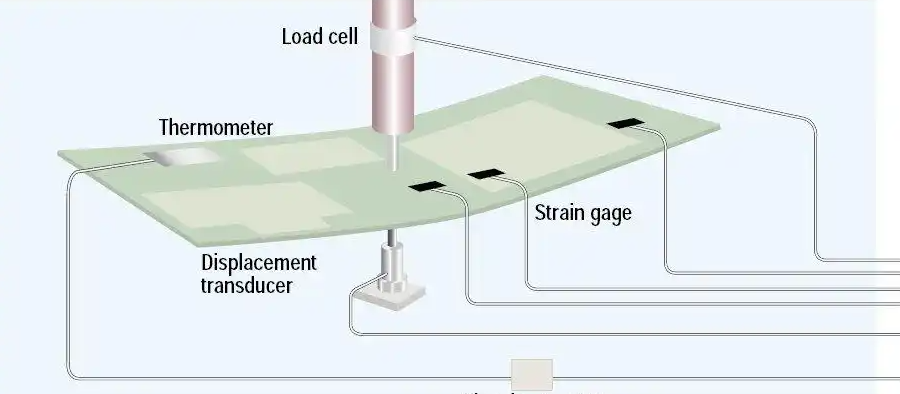

- 應力仿真:借助先進的仿真軟件,在設計階段對柔性區域的應力分布進行精確模擬,評估不同設計方案下的應力情況。



- 可靠性測試:通過實際測試驗證設計方案的可靠性,確保產品在各種使用場景下的穩定性。常見的測試包括彎曲測試、振動測試、熱循環測試等。


 四、實際應用中的注意事項

1. 與制造商溝通:在設計階段,應與PCB制造商溝通,了解他們的具體要求和能力。不同的制造商可能有不同的精度和工藝限制,這些都會影響應力過渡區的設計。



2. 考慮動態使用條件:在一些應用場景中,PCB可能會受到振動或沖擊。在這種情況下,可能需要增加應力過渡區的安全距離和補強結構,以提供額外的機械保護。



3. 遵循設計規范:遵循相關的行業設計規范和標準,如IPC-2223《剛性-柔性印制板設計規范》,確保設計的合理性和可靠性。



總之,剛性-柔性結合板的應力過渡區規劃是確保其性能和可靠性的關鍵環節。通過優化導線布局、采用應力消除材料和結構、合理布置元件、增加補強結構以及進行仿真與驗證等措施,可以有效地管理應力過渡區的應力分布,提高PCB的整體性能和使用壽命。
