拼板V-CUT位置與元件安全距離計算
在PCB設計中,拼板的V-CUT位置與元件的安全距離是一個關鍵的設計考量因素。V-CUT是一種在PCB拼板上進行的切割工藝,用于在生產完成后方便地將拼板分離成單個的PCB板。然而,如果V-CUT的位置設計不當,可能會對元件造成損害,影響PCB的性能和可靠性。
一、V-CUT的基本概念
V-CUT是一種V形切割工藝,通常用于PCB拼板的邊緣,以便在生產完成后能夠輕松地將拼板分離成單獨的PCB板。V-CUT的角度和深度可以根據PCB的厚度和材料進行調整,以確保切割效果和分板的便利性。
二、元件安全距離的重要性
在設計V-CUT位置時,必須確保元件與V-CUT之間有足夠的安全距離。如果元件距離V-CUT過近,可能會在分板過程中受到機械應力的影響,導致元件損壞或焊點開裂。此外,過近的距離還可能導致元件在PCB彎曲或振動時與相鄰板發生干涉。
三、影響安全距離的因素
1. PCB板厚:PCB的厚度直接影響V-CUT的深度和殘留厚度。較厚的PCB可能需要更大的安全距離來防止元件受損。

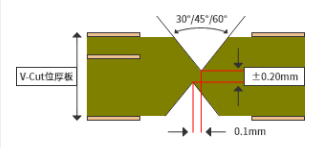

2. V-CUT角度:V-CUT的角度(通常為30°、45°、60°)也會影響切割的深度和元件的安全距離。較大的角度會增加切割深度,可能需要更大的安全距離。
3. 元件尺寸和類型:不同尺寸和類型的元件對安全距離的要求不同。較大的元件或對機械應力敏感的元件需要更大的安全距離。
4. 元件布局:元件在PCB上的布局也會影響安全距離的設計。密集排列的元件可能需要更 careful 的布局規劃,以確保每個元件都有足夠的安全距離。
四、安全距離的計算方法
為了確保元件的安全,通常建議V-CUT到元件本體的距離至少為2mm。然而,這個距離可能需要根據具體的PCB設計和制造要求進行調整。以下是一些計算安全距離的參考方法:
- 基本安全距離公式:安全距離(S)可以表示為:
\[ S = \text{元件邊緣到V-CUT的距離} \]
一般建議S≥0.3mm,以防止線路損傷或露銅。
- 考慮PCB厚度和V-CUT角度:對于不同厚度和V-CUT角度的PCB,安全距離可能需要進行調整。例如,對于厚度為1.6mm的PCB,V-CUT殘留厚度通常為板厚的1/3,約為0.53mm。在這種情況下,元件到V-CUT的安全距離應至少為1.5mm。
- 元件高度和重量:對于高度大于25mm或較重的元件,V-CUT切割刀口兩邊5mm內不應布局這些元件,以防止因震動或機械應力導致錫裂。
五、設計中的注意事項
在實際的PCB設計中,除了計算安全距離外,還需要注意以下幾點:
1. 與制造商溝通:在設計階段,應與PCB制造商溝通,了解他們的具體要求和能力。不同的制造商可能有不同的精度和工藝限制,這些都會影響安全距離的設計。
2. 考慮振動和沖擊:在一些應用場景中,PCB可能會受到振動或沖擊。在這種情況下,可能需要增加元件與V-CUT之間的安全距離,以提供額外的機械保護。
3. 進行可靠性測試:在設計完成后,應進行可靠性測試,如彎曲測試、振動測試等,以驗證元件與V-CUT之間的安全距離是否足夠,確保PCB在實際使用中的可靠性和穩定性。
總之,合理設計拼板V-CUT位置與元件的安全距離是確保PCB質量和可靠性的重要環節。通過綜合考慮PCB的厚度、V-CUT的角度、元件的尺寸和類型以及實際的制造和使用條件,可以有效地避免因V-CUT位置不當而導致的元件損壞和焊點開裂等問題,提高PCB的整體性能和壽命。
