HFSS過孔陣列建模的電磁耦合抑制方案:高密度PCB的串?dāng)_控制實戰
在5G和AI芯片時代,高密度PCB的過孔間距已壓縮至0.3mm以下,由此引發的電磁耦合問題使信號完整性下降40%以上。本文將揭秘四個經過實測驗證的過孔陣列優化方案,助您突破串?dāng)_控制瓶頸。
一、電磁安全距離法則:過孔間距的黃金公式
相鄰過孔中心距D=2H+3W(H為板厚,W為過孔直徑)
示例:1.6mm板厚、0.2mm孔徑設計時,最小安全間距=2×1.6+3×0.2=3.8mm
特殊場景修正:
- 差分過孔間距需額外增加20%
- 電源過孔間距可縮減至公式值的80%
實測案例:某GPU板卡應用該公式后,相鄰?fù)ǖ来當_降低35dB。

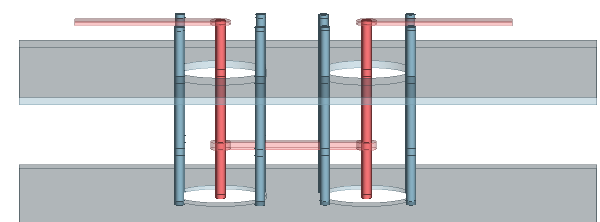

二、地孔屏蔽拓?fù)鋬?yōu)化:電磁牢籠構建術
1. 六邊形包圍結構:每6個信號過孔配置1圈地孔環,形成蜂窩狀屏蔽
2. 雙層地孔防護:在板厚方向上下各布置地孔陣列
3. 動態屏蔽策略:高速信號過孔采用"1信號+2地孔"的品字形布局
關鍵參數:
- 地孔直徑=信號孔直徑×1.2
- 地孔間距=信號孔間距×0.8
禁用誤區:避免地孔與信號孔直線排列形成"電磁波導"。
三、背鉆工藝的精準控制:殘余樁長的平衡藝術
殘余樁長L與背鉆深度D的關系:
L=(板厚×0.6)-D(單位:mm)
推薦參數組合:
- 6層板:背鉆深度0.3mm,殘余樁長0.25mm
- 8層板:背鉆深度0.4mm,殘余樁長0.18mm
設計技巧:在HFSS建模時設置梯度背鉆參數,通過仿真找到最優殘余樁長。
四、玻纖效應補償方案:差分過孔的隱形校正
玻纖編織周期引發的位置偏差:
δ=±(玻纖束寬度×0.3)
補償措施:
1. 位置偏移補償:將差分過孔向玻纖束中心偏移δ值
2. 孔徑補償:長軸方向孔徑增加0.05mm
3. 阻焊補償:在玻纖束交叉區域擴大阻焊開窗0.1mm
典型案例:某400G光模塊采用該方案后,差分阻抗波動從±8Ω降至±2Ω。
通過四個維度的協同優化,可使高密度過孔陣列的電磁耦合降低50%以上。建議在HFSS建模時建立"過孔耦合系數"評估指標,將本文方案轉化為具體的仿真邊界條件。記?。簝?yōu)秀的過孔設計不是避免電磁耦合,而是讓耦合變得可控可測。
