TDR測試點布局的六項黃金法則:讓PCB信號反射最小化的設計

  • 2025-03-26 09:39:00
  • 瀏覽量:129

在高速PCB設計中,TDR(時域反射計)測試點的布局直接影響信號完整性。一個優秀的測試點布局方案,能將信號反射降低50%以上。本文將從工程實戰角度,揭秘六個簡單易行的設計法則。



一、地孔護衛法則:探針地孔的黃金間距

地孔與測試點的距離如同保鏢站位,既不能貼身?yè)頂D(<0.5mm),也不可疏于防范(>2mm)。推薦采用"三角護衛"布局:以測試點為中心,三個地孔呈等邊三角形分布,邊長控制在1.2-1.8mm范圍。特別注意避免地孔與測試點形成直線排列,這種布局會產生"電磁走廊"效應。


二、禁區劃定法則:測試點三大禁布區

1. 高速信號走廊:距差分線對3mm內禁止布置

2. 電源模塊腹地:開關電源5mm半徑范圍設為禁區

3. 時鐘信號要塞:時鐘電路2mm范圍內嚴禁侵入

建議在PCB設計階段用紫色絲印層標注禁布區,形成視覺警示。

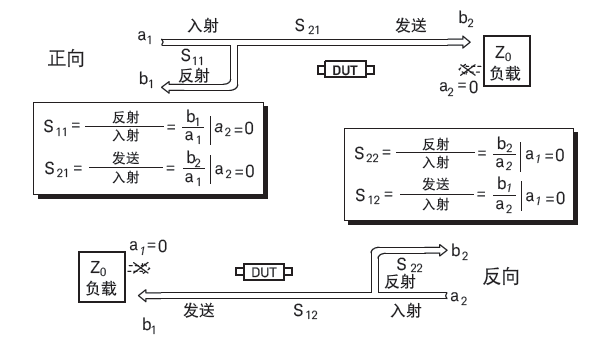

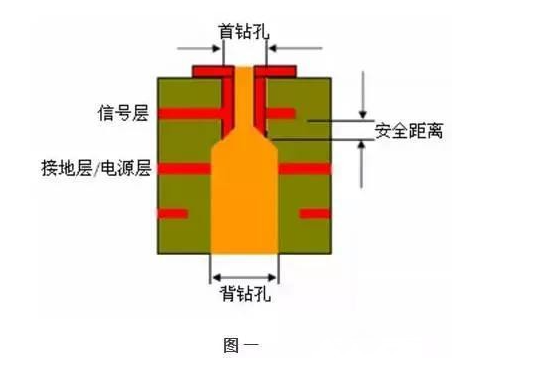

三、背鉆工藝平衡法則:深度控制的微妙藝術

背鉆深度誤差超過0.1mm會導致阻抗突變,建議:

1. 測試點周?chē)炽@殘樁長度控制在8-12mil

2. 背鉆直徑比原孔大8-10mil

3. 背鉆區與測試點保持3倍孔徑距離

可采用"三明治"背鉆策略:在測試點上下層各設置背鉆隔離帶。



四、連接器區域避讓法則:3D空間布局禁忌

1. 水平避讓?zhuān)壕噙B接器引腳陣列邊緣≥5mm

2. 垂直避讓?zhuān)罕苊庠谶B接器投影區域布置測試點

3. 角度禁忌:測試點方向應與連接器引腳走向垂直

典型案例:某HDMI接口設計因測試點與引腳平行布局,導致信號反射增加37%。


五、微型化設計法則:測試點尺寸的隱形規范

1. 焊盤直徑:優先選用35±5mil尺寸

2. 阻焊開窗:?jiǎn)芜厰U(kuò)展2-3mil形成"金腰帶"

3. 表面處理:推薦采用化學沉金(ENIG)工藝

特殊技巧:在高速信號測試點添加0.5mm寬度的抗反射微帶線。


六、阻抗連續法則:參考平面的完整性守護

1. 保證測試點下方連續參考平面延伸≥3mm

2. 避免參考平面切換:如必須切換,采用漸變線補償

3. 反焊盤直徑控制:比鉆孔直徑大20-25mil

實測數據表明,完整的參考平面可使阻抗波動降低60%。



通過六個簡單法則的配合使用,可使TDR測試點的信號反射系數控制在5%以?xún)?nèi)。建議在設計階段建立"測試點布局檢查表",將黃金法則轉化為可執行的設計約束。記住:優秀的測試點設計不是添加的累贅,而是融入PCB的自然存在。
