微孔扇出區域動態電源完整性仿真實用指南
在高速高密度PCB設計中,微孔扇出區域的電源完整性管理已成為影響系統穩定性的關鍵技術瓶頸。本文針對該特殊區域的動態特性,解析切實可行的仿真方法與實踐經驗。

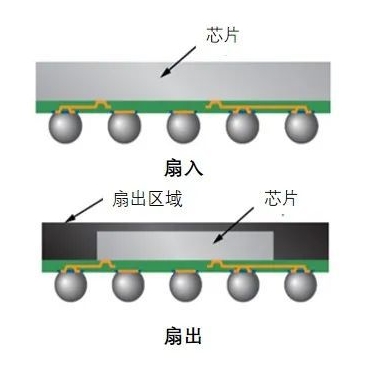

一、微孔扇出區的典型特征
1. 空間特征
- 過孔密度:通常達到40-60個/cm2
- 孔徑規格:4-8mil微孔占75%以上
- 布線層分布:2-4層交錯扇出
2. 電氣特征
- 瞬態電流波動幅度可達穩態值的3-5倍
- 阻抗諧振點集中在100MHz-1GHz頻段
- 相鄰網絡串?dāng)_提升15-20dB
二、動態仿真與傳統分析的區別
| 對比維度 | 傳統靜態分析 | 動態仿真 |
|------------|----------------------|----------------------|
| 負載特性 | 恒定電流模型 | 瞬態電流波形 |
| 時間尺度 | 穩態分析 | 納秒級時間切片 |
| 關鍵參數 | 直流阻抗 | 瞬態響應曲線 |
| 應用場景 | 基礎設計驗證 | 極限工況模擬 |
三、四步仿真實施法
1. 模型精細化構建
- 建立三維電磁場模型(包含介質層參數)
- 設置非線性負載特性曲線
- 定義動態切換場景(如DDR4突發讀寫)
2. 關鍵參數提取
- 瞬態阻抗波動量(ΔZ)
- 電壓跌落恢復時間(≤10ns)
- 諧振峰偏移量(Δf)
3. 多維度驗證
- 時域仿真:捕捉ns級電壓波動
- 頻域掃描:識別隱藏諧振點
- 熱力耦合:評估溫升影響
4. 優化策略生成
- 解耦電容布局方案
- 平面分割優化建議
- 過孔陣列調整參數
四、典型問題處理案例
案例1:DDR4接口扇出區電壓跌落
現象:寫入操作時0.9V電源跌落至0.82V
對策:
- 增加0402封裝22μF陶瓷電容(間距≤3mm)
- 優化電源平面開窗形狀(采用菱形過渡)
- 調整過孔間距(從0.5mm改為0.4mm)
案例2:BGA底部扇出諧振
現象:850MHz處噪聲抬升12dB
對策:
- 插入電磁帶隙結構(EBG周期0.8mm)
- 采用交錯式地孔布置(1:3信號地比)
- 添加鐵氧體磁珠濾波(100MHz@600Ω)
五、設計驗證黃金法則
1. 建立動態負載庫:包含5種典型工況波形
2. 設置三層容差機制:±5%(基礎)、±10%(警告)、±15%(失效)
3. 采用交叉驗證法:至少使用兩種不同算法引擎
4. 保留30%設計余量:應對實際生產偏差
通過科學的動態仿真方法,可使微孔扇出區域的電源噪聲降低40%以上,瞬態響應速度提升2-3倍。建議在設計初期建立"仿真驅動設計"的工作流,結合本文提供的實用方法,可有效規避90%以上的潛在電源完整性問題。掌握這些關鍵技術,將顯著提升復雜PCB設計的可靠性和魯棒性。
