首頁 > 技術資料 > PCB垂直互連過渡段的階梯阻抗匹配技術

PCB垂直互連過渡段的階梯阻抗匹配技術

  • 2025-03-25 10:51:00
  • 瀏覽量:210

在現代高速PCB(印刷電路板)設計中,信號的傳輸質量至關重要。垂直互連過渡段,如過孔(Via),是連接PCB不同層面導線的關鍵結構。然而,由于過孔結構的存在,信號在傳輸過程中會遇到阻抗的變化,從而導致信號反射、串擾等問題,影響信號的完整性。為了提高信號傳輸質量,階梯阻抗匹配技術被廣泛應用在垂直互連過渡段的設計中。


二、垂直互連過渡段的阻抗問題

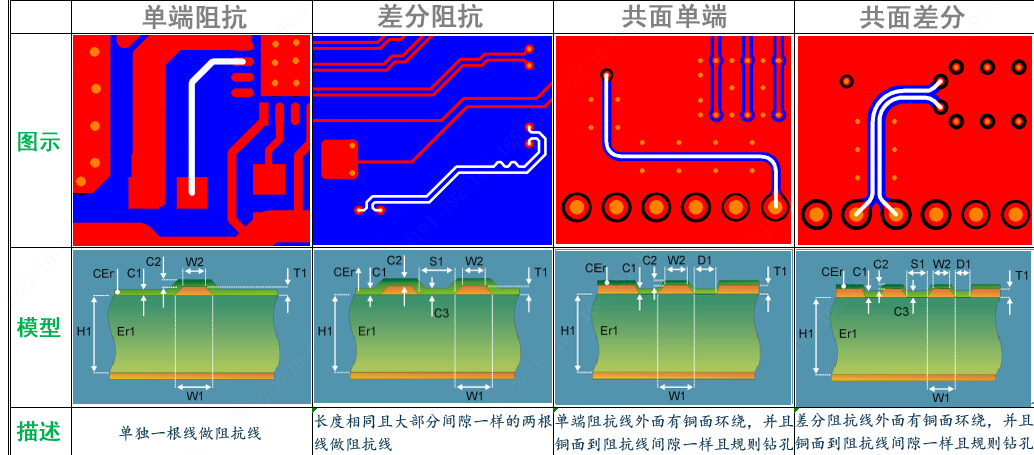

垂直互連過渡段,尤其是過孔結構,由于其幾何形狀和周圍介質材料的特性,會導致傳輸線的阻抗發生變化。這種阻抗失配主要由以下幾個因素引起:


1. 過孔的幾何尺寸:過孔的直徑、長度以及焊盤大小等幾何參數會影響其寄生電感和電容,進而改變阻抗特性。

2. 介質材料特性:過孔周圍的介質材料的介電常數、損耗因子等參數對信號傳輸?shù)淖杩购蛽p耗有直接影響。

3. 鄰近效應:相鄰過孔或?qū)Ь€之間的電磁耦合會產生串擾,進一步復雜化阻抗匹配問題。


三、階梯阻抗匹配技術原理

階梯阻抗匹配技術是一種通過在垂直互連過渡段引入多個階梯狀的阻抗變化,來逐步實現阻抗匹配的方法。其基本原理是在信號傳輸路徑上,將大的阻抗不連續性分解為多個較小的不連續性,每個不連續性處的阻抗變化相對平緩,從而減少信號的反射和傳輸損耗。


具體來說,階梯阻抗匹配是通過在過孔附近設計不同寬度或厚度的傳輸線段,或者在過孔周圍添加特定形狀的金屬層(如階梯狀的焊盤),來實現逐步的阻抗變化。這些階梯狀的結構可以在一定程度上補償過孔帶來的阻抗失配,使信號在傳輸過程中能夠更平滑地過渡,提高信號的完整性和傳輸效率。


四、階梯阻抗匹配技術的實現方法

(一)傳輸線寬度調整

通過在垂直互連過渡段附近調整傳輸線的寬度,可以實現階梯阻抗匹配。具體方法是在靠近過孔的區域,將傳輸線的寬度逐漸變窄或變寬,形成階梯狀的寬度變化。例如,如果過孔處的阻抗較大,可以在過孔附近將傳輸線寬度適當增加,以降低該區域的阻抗,使其與相鄰段的阻抗更好地匹配。


(二)金屬層設計

在過孔周圍設計階梯狀的金屬層,如多級焊盤結構,也是一種常見的階梯阻抗匹配方法。通過在過孔周圍設置不同直徑的焊盤,形成階梯狀的金屬層分布,可以改變該區域的電磁場分布,從而實現阻抗的逐步匹配。例如,在過孔周圍依次設置較大直徑和較小直徑的焊盤,使信號在傳輸過程中逐漸適應阻抗的變化。


(三)介質材料選擇與布局

合理選擇介質材料并優化其布局,對于階梯阻抗匹配也非常重要。可以選擇具有合適介電常數和厚度的介質材料,來調整傳輸線的阻抗特性。此外,在垂直互連過渡段周圍合理布置介質材料,如增加介質層的厚度或改變介質材料的分布,也可以實現更好的阻抗匹配效果。


 五、設計考慮與優化

在應用階梯阻抗匹配技術時,需要綜合考慮多個因素進行優化設計:


1. 精確的尺寸控制:根據信號頻率、傳輸速率以及介質材料特性等,精確計算和控制階梯阻抗匹配結構的尺寸,如傳輸線寬度、焊盤直徑等,以實現最佳的匹配效果。

2. 電磁仿真與驗證:利用電磁仿真軟件對設計的階梯阻抗匹配結構進行仿真分析,預測其對信號傳輸特性的影響,并根據仿真結果進行優化調整。通過仿真可以提前發現潛在的問題,減少實際制作中的反復修改。

3. 制造工藝兼容性:確保階梯阻抗匹配結構的設計與PCB制造工藝相兼容,避免因工藝限制導致的設計偏差。例如,考慮制造過程中過孔鉆孔、金屬化等工藝的精度和可行性,以保證設計的結構能夠準確地實現。


垂直互連過渡段的階梯阻抗匹配技術在高速PCB設計中具有重要意義。通過合理應用傳輸線寬度調整、金屬層設計以及介質材料選擇與布局等方法,可以有效改善垂直互連過渡段的阻抗匹配特性,提高信號的傳輸質量和完整性。在實際設計中,需要綜合考慮各種因素,并借助電磁仿真工具進行優化,以實現最佳的匹配效果。隨著電子技術的不斷發展,階梯阻抗匹配技術將在更高頻率、更高速率的PCB設計中發揮更加關鍵的作用,為電子設備的性能提升提供有力支持。
