PCBlayout:焊盤頸部漸變線寬阻抗過渡的3D場仿真驗證
在現代高速PCB設計中,信號完整性是至關重要的因素之一。焊盤頸部的線寬漸變直接影響著信號傳輸?shù)淖杩固匦?,而如何?shí)現阻抗的平滑過渡,成為了工程師們關注的焦點。3D場仿真驗證技術為解決這一問題提供了有力的工具。
一、焊盤頸部漸變線寬阻抗過渡的重要性
焊盤頸部是信號從焊盤引出到走線的關鍵區域。在這個區域,線寬的突然變化會導致阻抗的不連續,從而引發信號反射、邊沿畸變等問題,影響信號的傳輸質量。特別是在高速數字電路和射頻電路中,這種阻抗不連續性可能導致誤碼率上升,甚至使整個通信系統失效。
為了實現阻抗的平滑過渡,工程師們采用了漸變線寬的設計方法。這種設計通過逐漸改變線寬,使阻抗的變化更加平緩,減少信號反射和其他不良影響。然而,如何確定漸變線寬的具體參數,以及如何評估其實際效果,成為了設計中的難點。
二、3D場仿真驗證的優勢
傳統的2D仿真方法在處理焊盤頸部漸變線寬阻抗過渡問題時存在一定的局限性。它無法準確地模擬三維空間中的電磁場分布,從而影響了仿真結果的準確性。而3D場仿真驗證技術則能夠克服這些不足。

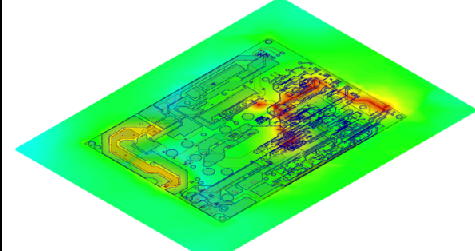

3D場仿真驗證能夠精確地模擬焊盤頸部的三維幾何結構和電磁場分布。通過建立詳細的3D模型,工程師們可以直觀地觀察到信號傳輸過程中阻抗的變化情況,以及不同線寬漸變參數對阻抗過渡的影響。此外,3D場仿真還可以考慮介質材料的特性、走線的厚度等因素,使仿真結果更加接近實際情況。
三、常見的3D場仿真工具
目前,市面上有許多優秀的3D場仿真工具可供選擇。例如,Cadence Clarity 3D Solver以其高效的分布式并行計算技術和精確的場求解算法,成為了系統級分析和設計的熱門選擇。Ansys HFSS則以其強大的電磁仿真能力和廣泛的行業應用,被廣泛應用于射頻和高速數字電路的設計中。此外,HyperLynx 3DEM等工具也在PCB板級電磁兼容仿真方面有著出色的表現。
這些工具不僅提供了豐富的建模和仿真功能,還能夠與主流的PCB設計軟件無縫集成,方便工程師們?cè)谠O(shè)計過程中進行快速的仿真驗證和優化。
四、3D場仿真驗證的流程
首先,需要建立精確的3D模型,包括焊盤、走線以及周圍的介質材料等。然后,設置仿真的邊界條件和激勵源,選擇合適的求解器和參數,開始進行仿真計算。仿真完成后,通過分析結果可以觀察到信號的傳輸特性、阻抗分布以及反射系數等關鍵指標。根據這些結果,工程師們可以對線寬漸變的設計進行優化調整,以達到最佳的阻抗過渡效果。
總之,3D場仿真驗證在PCB設計中焊盤頸部漸變線寬阻抗過渡的應用,為工程師們提供了一種高效、準確的解決方案。通過這一技術,可以顯著提高信號的傳輸質量,降低設計風險,加快產品的上市時間。隨著技術的不斷發展和創新,3D場仿真驗證將在未來的PCB設計中發揮更加重要的作用。
