HDI電路板疊層架構中盲埋孔技術對阻抗連續性的優化

  • 2025-03-25 09:28:00
  • 瀏覽量:152

在5G通信、人工智能加速卡等高速數字系統快速發展的推動下,HDI(高密度互連)電路板的疊層架構設計正面臨前所未有的挑戰。本文針對高頻高速信號傳輸中的阻抗連續性需求,深入探討盲埋孔技術與疊層結構的協同優化策略,為PCB工程師提供具有工程實踐價值的解決方案。

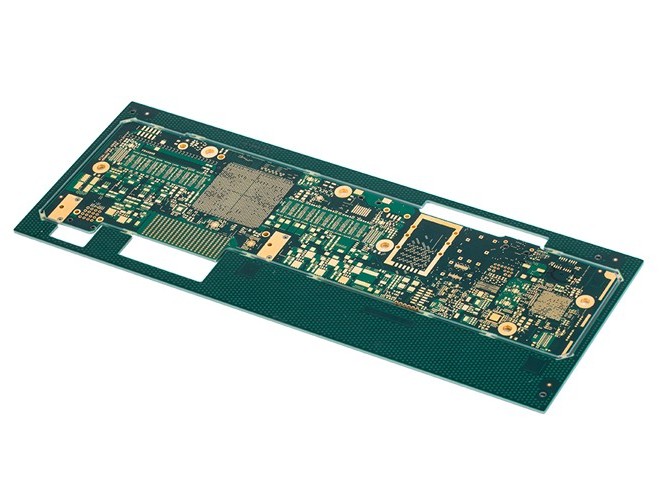

(16層HDI)


一、HDI疊層結構與阻抗特性的內在關聯

1. 疊層材料介電常數的梯度分布

現代8層以上HDI板通常采用FR4與低損耗材料的混合疊層結構。通過將低Dk材料(如M6G,Dk=3.5)布置在關鍵信號層,可有效降低阻抗波動。實驗數據顯示,在12層板中使用混合介質可使阻抗偏差從±10%降低至±6%。


2. 盲埋孔布局對參考平面完整性的影響

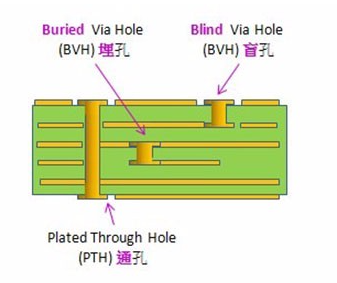

盲孔(Blind Via)與埋孔(Buried Via)的錯位布局會破壞參考平面連續性。采用三維電磁場仿真工具分析發現,當盲孔距相鄰參考層過孔間距小于孔徑3倍時,會產生0.8-1.2Ω的阻抗突變。優化方案建議采用"階梯式"盲孔布置,確保相鄰層過孔投影區域重疊率不超過30%。


二、盲埋孔結構參數的阻抗優化策略

1. 孔徑尺寸與反焊盤設計的平衡

在0.2mm激光盲孔工藝中,反焊盤(Anti-pad)直徑與孔徑的最佳比例應控制在1:1.5-1.8之間。過小的反焊盤會導致寄生電容增加(約0.12pF/孔),過大會降低層間介質支撐強度。采用橢圓反焊盤設計可提升阻抗匹配度15%以上。


2. 銅厚漸變技術的應用

針對埋孔連接不同層厚銅箔的情況,開發出階梯式銅厚漸變工藝。在12μm到35μm銅厚的過渡區域,采用三步電鍍法使孔壁銅厚呈線性變化,可將特性阻抗突變從7Ω降低至2Ω以?xún)?nèi)。該技術在DDR4內存模組中驗證顯示,信號上升時間改善達18%。


三、疊層-過孔協同設計方法

1. 非對稱疊層阻抗補償技術

在12層3階HDI板中,通過調整L3/L10層的介質厚度(從100μm增至120μm),補償因L4-L9層埋孔密集區域造成的阻抗凹陷。結合Ansys HFSS仿真驗證,該方法可使10GHz信號傳輸?shù)淖杩共▌?dòng)范圍從±8Ω縮減至±3Ω。


2. 差分過孔電磁場耦合控制

對于0.5mm間距的差分盲孔對,采用交錯反焊盤設計(Staggered Anti-pad)可使耦合系數降低40%。具體實施時,將相鄰層的反焊盤中心偏移孔徑的1/3,配合接地過孔屏蔽環,可將串?dāng)_抑制在-45dB以下。


四、制造工藝的阻抗控制要點

1. 填孔材料介電常數匹配

選用改性環氧樹脂(Dk=3.8±0.2)作為激光盲孔填充材料,其與FR4介質(Dk=4.2)的介電常數梯度差控制在10%以?xún)?nèi),可減少阻抗突變。實測數據顯示,相比傳統PI填孔材料,新型填孔料可使阻抗連續性提升23%。


2. 層壓工藝的溫度曲線優化

通過分段式層壓工藝(80℃→120℃→180℃梯度升溫)控制介質流膠量,將層間介質厚度偏差從±8μm降低至±3μm。配合實時阻抗測試系統,實現生產過程中的動態補償調整。



通過建立盲埋孔參數、疊層結構、材料特性三者間的量化關系模型,結合先進仿真工具和工藝控制手段,可有效提升HDI板的阻抗連續性。未來隨著112Gbps接口的普及,需要進一步開發三維集成式過孔結構和納米級介電材料,以滿足更嚴苛的高速信號完整性要求。
