在5G通信技術的快速發展中，毫米波頻段的應用為用戶帶來了超高速的數據傳輸體驗。然而，隨著頻率的升高，信號波長變短，天線饋線的相位一致性控制變得愈發困難。為了確保信號在傳輸過程中的穩定性和準確性，本文提出了一種共面波導與帶狀線混合布線架構，為PCB布線設計提供了新的思路。

一、5G毫米波天線饋線相位一致性控制的挑戰

毫米波頻段的信號具有波長短、頻率高的特點，這使得天線饋線在傳輸過程中容易受到各種因素的影響，導致相位變化。PCB布線中的不均勻性、電磁干擾以及溫度變化等都可能引起相位的一致性問題。傳統的單一布線方式在應對這些挑戰時往往顯得力不從心，因此需要尋找一種更有效的解決方案。

二、共面波導與帶狀線混合布線架構的原理

共面波導和帶狀線是兩種常見的微波傳輸線結構，它們各自具有獨特的優點。共面波導具有較低的損耗和較高的功率容量，而帶狀線則在集成性和相位控制方面表現出色。將兩者結合，形成混合布線架構，可以充分發揮它們的優勢。

在混合布線架構中，共面波導主要用于長距離的信號傳輸，以減少損耗；而帶狀線則用于關鍵的相位控制部分，確保信號的相位一致性。通過合理的設計和布局，可以使兩者在PCB上實現無縫連接，形成一個高效、穩定的傳輸系統。

三、混合布線架構的設計與優化

（一）線寬和線長的精確控制

在PCB布線設計中，線寬和線長對信號的傳輸特性有著重要影響。為了實現相位的一致性，需要對共面波導和帶狀線的線寬進行精確計算和控制，以確保信號在不同頻率下的傳輸特性一致。同時，線長的匹配也是關鍵，通過合理規劃布線路徑，使各饋線的長度盡可能相等，減少相位差。

（二）電磁屏蔽與隔離

為了減少電磁干擾對相位一致性的影響，在混合布線架構中應加強電磁屏蔽和隔離措施。可以采用金屬屏蔽罩、接地平面等方式，將天線饋線與其他電路部分隔離開來，降低外界干擾的影響。同時，在布線時應注意避免不同饋線之間的相互干擾，合理安排布線間距和方向。

（三）材料選擇與工藝優化

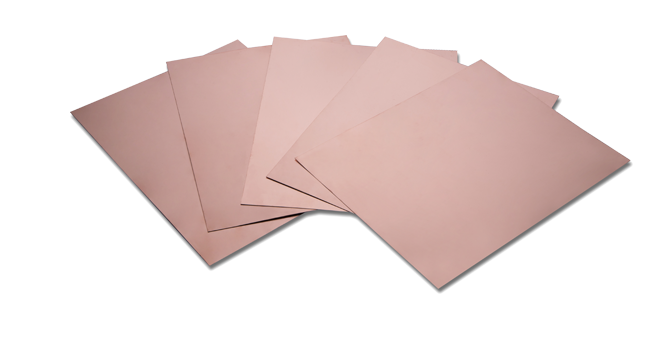

PCB材料的特性對信號傳輸性能有著重要影響。選擇低損耗、高穩定性的材料，如高頻覆銅板等，可以有效減少信號在傳輸過程中的損耗和相位變化。此外，優化制造工藝，提高布線的精度和質量，也是確保相位一致性的重要環節。

四、案例分析與應用效果

在實際的5G毫米波天線設計中，采用共面波導與帶狀線混合布線架構取得了顯著的效果。通過精確控制線寬和線長，結合有效的電磁屏蔽和隔離措施，天線饋線的相位一致性得到了顯著提高。測試結果顯示，在不同頻率和工作條件下，信號的相位誤差明顯降低，傳輸穩定性增強，為5G毫米波通信的可靠性和性能提升提供了有力支持。

總之，共面波導與帶狀線混合布線架構為5G毫米波天線饋線相位一致性控制提供了一種有效的解決方案。在未來的PCB布線設計中，隨著技術的不斷發展和創新，這種混合布線架構有望在更多領域得到應用和推廣，為高速通信技術的發展做出更大的貢獻。
