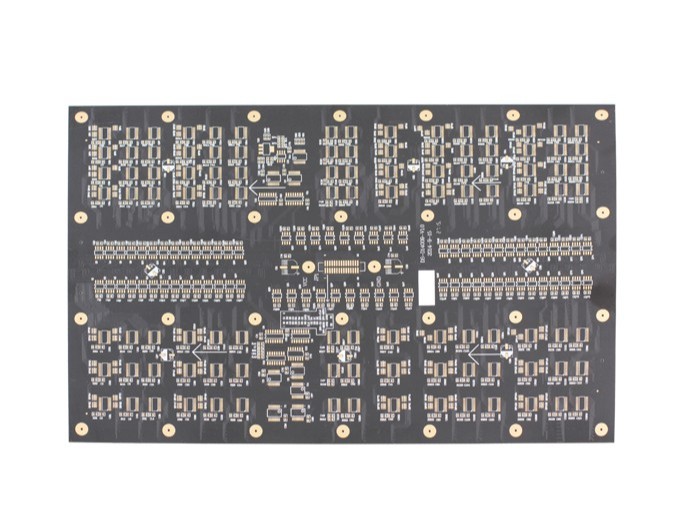

在HDI板制造中，任意層互連技術是實現高密度布線的核心工藝，而對位靶標的設計直接決定了層間對準精度與產品良率。隨著5G通信、高端智能手機對信號完整性的要求不斷提升，傳統對位方法已難以滿足±15μm以下的精度需求。本文結合行業最新研究成果，系統解析高精度對位靶標的設計原則與創新技術。

一、對位靶標設計的核心原則

1. 靶標布局優化

   - 分區域布局：在板面四角和中心區域設置復合靶標，通過多點對位補償材料漲縮差異。例如，采用3個L型靶標與4個CCD定位孔組合，將整體對位誤差降低至±12μm。

   - 雙面重疊設計：在靶標板頂面和底面設置完全重疊的激光對位靶，利用雙面曝光校準消除層間偏移。實測數據顯示，該方案可將盲孔偏孔率從8%降至1.5%。

2. 材料匹配性設計

   - 低CTE板材選擇：優先選用熱膨脹系數（CTE）≤14ppm/℃的高頻基材，減少溫度變化引起的靶標形變。

   - 靶標與線路協同設計：在靶標周圍設置屏蔽線（間距0.1mm），防止蝕刻過程中藥液沖刷導致靶標邊緣缺損。

二、關鍵技術創新

1. 復合圖形靶標設計

   - 環形復合結構：在對位盲孔中心嵌套通孔，外圍設置環形線路圖形（線寬50μm）。該結構可同時抓取通孔、盲孔及線路特征，實現三重對位驗證，將對位效率提升40%。

   - 階梯式對位流程：

     ① 激光預燒凹靶（深度0.5mm）進行粗定位；

     ② 抓取凹靶中心進行二次精修；

     ③ 最終通過LDI曝光機讀取凸靶完成納米級校準。

2. 預鉆孔工藝優化

   - NPTH預鉆孔技術：在靶標外側0.2mm處預鉆非金屬化孔（孔徑比目標孔大0.1mm），切斷銅層延展路徑。實驗表明，該技術可消除90%以上的披鋒缺陷。

   - 正反轉鉆削組合：正向鉆孔切入2mil深度后切換反轉模式，殘留銅絲高度從50μm降至10μm以下，提升孔壁平整度。

三、工藝優化策略

1. 流程再造

   將傳統8道工序壓縮為5道關鍵步驟：

   - 壓合→X-Ray靶標定位→激光預鉆孔→復合圖形電鍍→LDI曝光對位

   該方案縮短生產周期30%，同時降低材料損耗18%。

2. 在線監測技術

   - X射線銅厚實時檢測：在電鍍線安裝在線監測設備，動態調整電流密度，確?？妆阢~厚均勻性（偏差≤±8%）。

   - 機器視覺校準系統：采用高精度CCD相機（5μm分辨率）自動識別靶標形變，實時反饋補償參數。

3. 熱可靠性設計

   - 分層抑制補償：在層壓階段采用半固化片流動控制技術，使靶標區域樹脂填充率達到95%，通過288℃熱沖擊測試后分層率＜0.3%。

   - 應力釋放結構：在靶標周圍設計梅花狀微孔陣列（孔徑0.1mm），釋放加工應力，降低靶標形變風險。

HDI板任意層互連對位靶標設計需實現材料、工藝、設備的跨維度協同。未來發展方向包括：

1. AI輔助設計：基于機器學習預測材料漲縮規律，實現靶標位置自適應調整；

2. 激光直寫技術：采用飛秒激光直接成型納米級靶標，消除傳統曝光工序誤差；

3. 新型復合材料應用：開發CTE≤8ppm/℃的陶瓷基板，從根本上解決熱形變問題。

通過持續創新，對位靶標技術將推動HDI板向50μm以下線寬/線距的更高密度領域邁進。
