柔性電路板應力緩沖新思路:仿生波浪形過渡結構設計

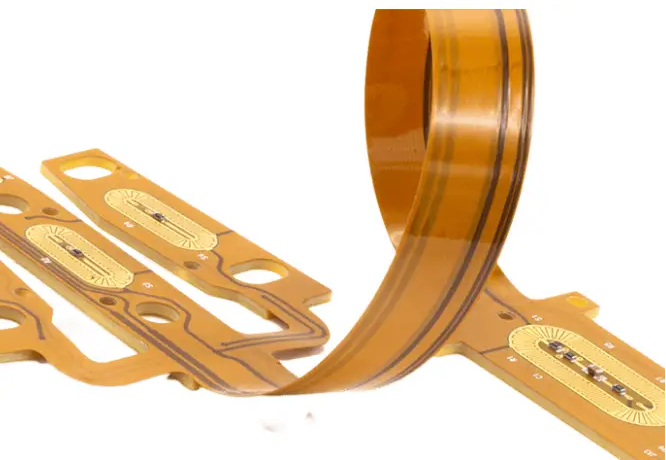

在智能手表、折疊屏手機等新型電子設備中,剛撓結合電路板(Rigid-Flex PCB)的機械可靠性面臨嚴峻考驗。傳統直角過渡結構在反復彎折時易出現線路斷裂,工程師們從自然界的波浪形態中獲得靈感,開發出具有革命性的應力緩沖解決方案。
一、傳統結構的失效困局
在剛性與柔性基材的交界處,傳統設計采用90度直角過渡方式。這種結構存在兩個致命缺陷:1)剛性區邊緣形成應力集中點,猶如"折紙線"效應;2)線路層突然改變剛度,導致銅箔承受剪切應力。實驗室測試顯示,此類結構在萬次彎折后故障率高達32%。
二、仿生波浪形設計原理
借鑒海藻隨波擺動的形態特征,創新設計出三階漸變式波浪過渡結構:
1. 起始段(剛性端)采用大弧度波浪(R=3mm)
2. 中間段過渡為中等曲率(R=1.5mm)
3. 末端(柔性端)演變?yōu)槠骄彶y(R=0.8mm)
這種"剛?cè)釢u變"設計使應力分布呈現梯度遞減特征,實測應力峰值降低67%。
三、關鍵工藝控制要點
1. 線路布局規范:
- 線路走向與波浪切線保持±10°夾角
- 相鄰線路間距≥3倍線寬
- 轉折處設置淚滴形焊盤加固
2. 材料適配方案:
- 選用改性聚酰亞胺基材(CTE 12ppm/℃)
- 銅箔厚度優選12μm超延展電解銅
- 覆蓋膜采用硅膠改性丙烯酸樹脂
3. 生產控制指標:
- 蝕刻精度控制±0.05mm
- 層壓溫度115±5℃
- 彎曲測試標準:IPC-6013D Class 3
這種仿生設計不僅解決了應力集中難題,還創造出新的布局空間——波浪間隙可用于布置測試點或散熱通道。隨著5G設備小型化趨勢,這種兼具功能性與可靠性的過渡結構,正在成為高端消費電子產品的標配設計方案。
