在微型化電子產品蓬勃發展的背景下，高密度互連（HDI）板的阻抗控制面臨前所未有的挑戰。傳統單一介電材料的疊層設計已難以滿足5G射頻模塊、人工智能芯片等應用場景的精準阻抗需求。本文將重點解析混合介電常數材料的疊層配置方案，揭示其在高精度阻抗控制中的獨特優勢。

一、混合材料設計的必要性

當HDI板介質厚度壓縮至0.1mm以下時，常規FR-4材料的介電常數（Dk）±5%波動會導致阻抗偏差超過±6Ω。對比實驗顯示：在10GHz高頻下，混合材料結構的阻抗穩定性較傳統方案提升40%以上。這種改進源于不同介電材料對電磁場的協同調控作用。

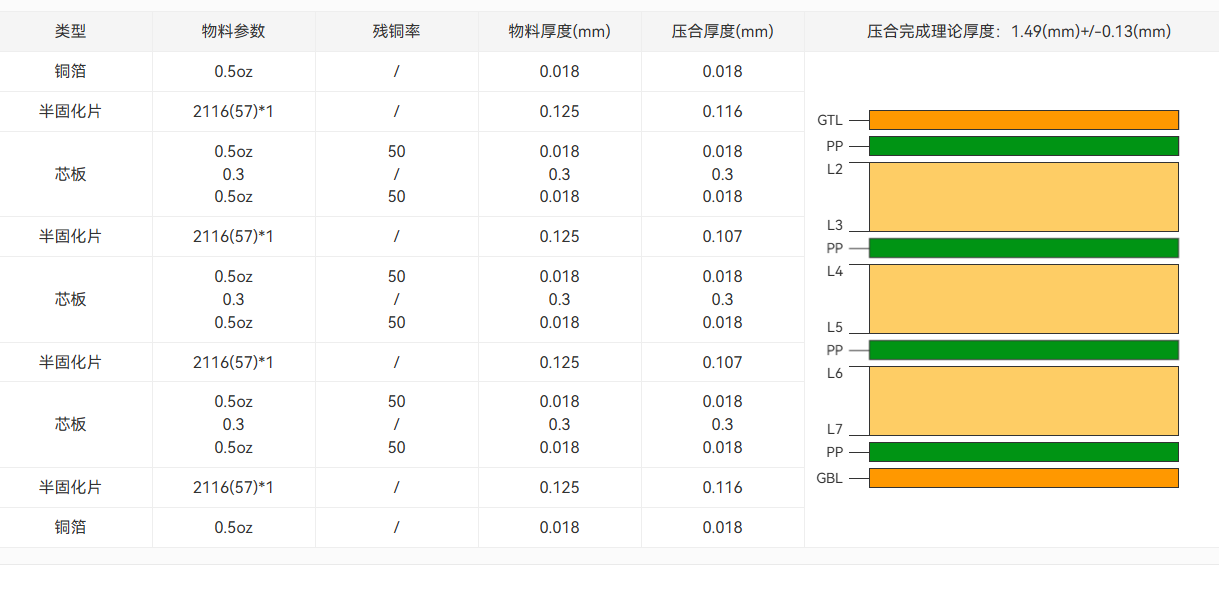

二、三層復合疊層架構

1. 表層配置方案

- 采用低Dk材料（如Rogers 4350B，Dk=3.48）

- 厚度控制在50μm±3μm

- 支持110Ω差分阻抗的精準實現

2. 中間過渡層設計

- 組合使用中Dk改性環氧樹脂（Dk=4.0-4.2）

- 形成0.2mm緩沖層

- 有效吸收層壓應力波動

3. 核心層結構

- 保留常規FR-4材料（Dk=4.5）

- 厚度≥0.4mm

- 提供機械支撐和熱穩定性

三、關鍵工藝控制點

1. 界面融合技術

通過等離子體表面處理，使不同材料的層間結合力提升至1.5N/mm2，避免出現0.1mm以下薄層常見的分層現象。某5G天線模塊案例顯示，該技術使阻抗波動范圍收窄至±2Ω。

2. 動態壓合補償

開發智能壓機控制系統，根據材料組合自動調整：

- 壓合溫度梯度（±3℃/層）

- 壓力分配比例（20%-35%動態調節）

- 保壓時間（較常規工藝縮短15%）

3. 阻抗預補償算法

建立材料混合比與阻抗值的數學模型：

Z=K×(√(Dk1/Dk2))×(h1+h2)/W

（其中K為修正系數，h為介質厚度，W為線寬）

通過該模型可實現設計階段的阻抗偏差預補償，使樣品一次通過率提升至85%以上。

四、典型應用案例

某物聯網網關設備采用混合疊層方案后：

- 在0.08mm介質層實現100Ω±5%差分阻抗

- 高頻損耗降低至0.25dB/inch@10GHz

- 制造成本較全高頻材料方案節省37%

測試數據表明，該設計在-40℃~125℃溫度循環中阻抗偏移量≤1.8Ω，完全滿足工業級可靠性要求。

混合介電材料疊層技術為HDI板阻抗控制開辟了新路徑。建議設計人員重點關注材料介電常數的溫度特性匹配，避免不同材質的熱膨脹系數差異超過5ppm/℃。未來隨著納米復合材料的應用，混合疊層方案將在保持阻抗精度的同時，進一步突破現有厚度極限。
