PCB熱阻分析與接觸熱阻優化方法

  • 2025-03-20 09:38:00
  • 瀏覽量:332

在電子設備不斷追求高性能和高集成化的今天,PCB的散熱問題成為了設計中的關鍵環節。熱阻作為衡量散熱性能的重要指標,其分析與優化對于保證設備的穩定運行和延長使用壽命具有重要意義。


一、熱阻模型(Rjc、Rja)的計算

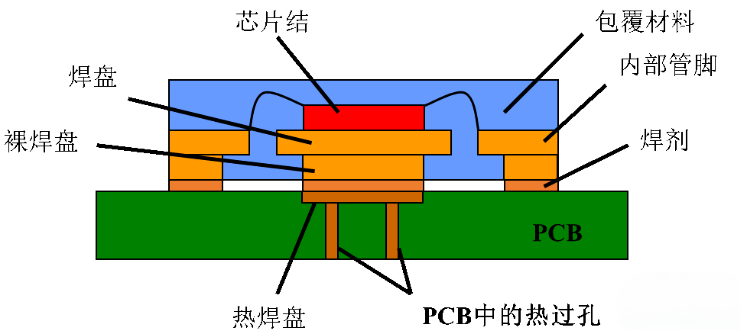

熱阻模型中的Rjc(結到外殼的熱阻)和Rja(結到環境的熱阻)是評估散熱性能的重要參數。Rjc由電子設備制造商確定,表示熱量從芯片結點傳遞到封裝外殼的難易程度。Rja則考慮了從芯片結點到周圍環境的整個熱傳遞路徑,包括封裝外殼到散熱器或冷板的熱阻(Rcs)、散熱器或冷板到環境空氣或水的熱阻(Rsa)等。準確計算這些熱阻值有助于在設計階段識別潛在的散熱瓶頸,為后續的優化提供依據。


二、接觸熱阻優化方法

接觸熱阻是影響散熱性能的關鍵因素之一,它主要由接觸面的微觀不平整性、物理分離、氧化層和雜質以及接觸壓力等因素導致。為了減少接觸熱阻,可以采取以下方法:

1. 使用導熱界面材料:導熱硅脂、導熱硅膠片、石墨片、銅箔以及相變材料等導熱界面材料能夠填充接觸界面處的空隙,增加實際接觸面積,從而提高熱量傳遞效率,降低接觸熱阻。例如,實驗數據顯示,0.13mm導熱膠厚度可以使CPU溫度降低21°C,這充分證明了導熱界面材料在減少接觸熱阻方面的顯著效果。

2. 改善表面之間的熱傳遞和整體散熱性能:通過提高接觸表面的平整度和光潔度,減少表面粗糙度,可以顯著降低表面粗糙度,減少微觀空隙,增加實際接觸面積。此外,適當?shù)慕佑|壓力也能有效減小界面間隙,降低接觸熱阻,但需注意避免過高的壓力導致器件損壞或?qū)峤缑娌牧蠑D出。

3. 表面處理與精細加工:對熱源和散熱器的接觸表面進行研磨、拋光等精細加工,甚至采用納米級拋光技術,可以實現接近原子級光滑的表面,最大限度地降低接觸熱阻。表面涂層改性,如沉積自組裝單分子膜或納米涂層,也能改善界面的潤濕性,促進導熱界面材料更好地鋪展和填充微觀空隙。

4. 優化界面設計:在結構設計上,盡量保證接觸界面的平整度和匹配性,采用高精度加工工藝制造散熱器和熱源的接觸面,減少表面不平整度。在一些特殊應用場景下,如高真空電子器件或?qū)ρ趸舾械钠骷?,可以考慮在真空或惰性氣體環境下工作,消除空氣間隙的影響,顯著降低接觸熱阻。


在PCB設計中,熱阻分析與接觸熱阻優化是提高散熱性能的重要手段。通過準確計算熱阻模型(Rjc、Rja),并采用導熱界面材料、改善表面熱傳遞、表面處理與精細加工以及優化界面設計等方法減少接觸熱阻,可以顯著提高熱量傳遞效率,降低芯片結溫。在實際應用中,如服務器主板的液冷微通道設計,這些優化策略的有效性得到了充分驗證。工程師在進行PCB散熱設計時,應綜合考慮發熱情況、空間限制、成本預算等因素,選擇最合適的散熱方案和優化方法,以滿足設備的散熱需求,確保其穩定運行。
