射頻PCB電源去耦的3D堆疊設計

  • 2025-03-19 10:53:00
  • 瀏覽量:187

在射頻PCB設計中,電源去耦對于確保電路的穩定性和性能至關重要。3D堆疊設計是一種有效的策略,可以提高去耦效率并優化空間利用。

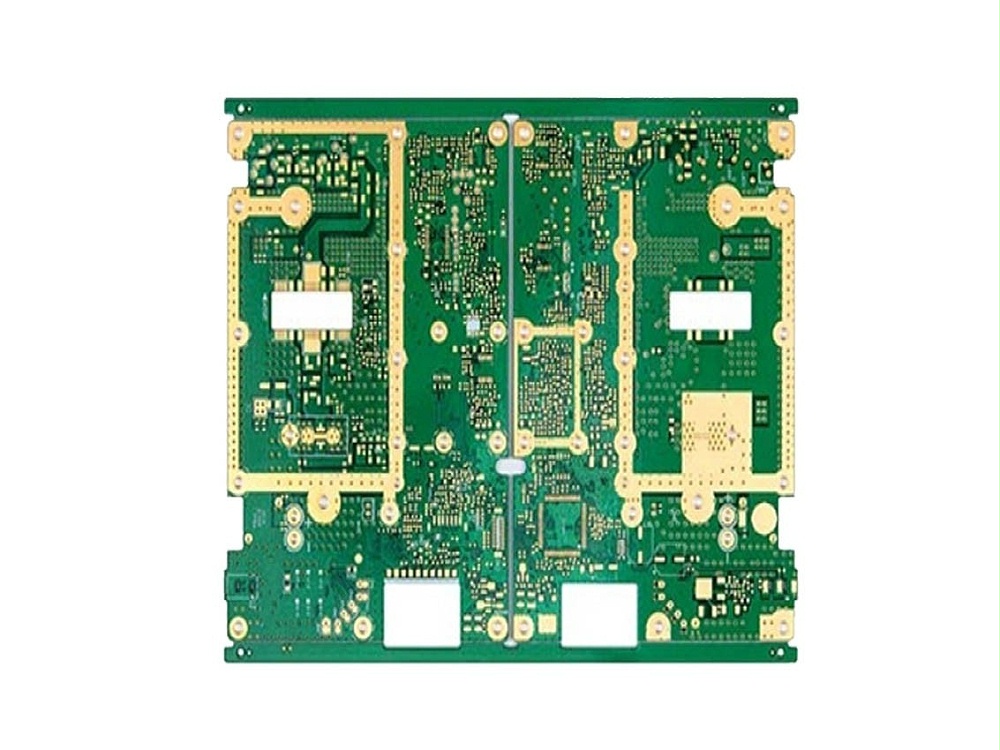

(8層射頻PCB)


1. 元件布局優化:將去耦電容與電源模塊在垂直方向上進行堆疊,縮短電源與地之間的路徑,減少寄生電感和電阻,提高去耦效果。

2. 多層板設計:利用多層PCB的優勢,在不同層之間合理分布去耦電容,形成3D堆疊結構。這樣可以更有效地覆蓋不同的頻率范圍,提高電源的穩定性。

3. 熱管理:3D堆疊設計有助于改善散熱性能,通過合理安排元件位置和增加散熱路徑,降低元件的工作溫度,提高電路的可靠性。


不同層間去耦電容的SRF頻段覆蓋

去耦電容的自諧振頻率(SRF)決定了其在特定頻率下的去耦效果。為了實現不同層間去耦電容的SRF頻段覆蓋,可以采取以下措施:


1. 選擇合適電容值:根據電路的需求,選擇不同容值的去耦電容。小容值電容具有較高的SRF,適合高頻段的去耦;大容值電容則在低頻段表現更好。

2. 優化布局:將不同SRF的電容分布在不同的層間,確保每個頻率范圍都有足夠的去耦支持。例如,在高頻層使用小容值電容,在低頻層使用大容值電容。

3. 組合使用:通過將不同SRF的電容組合使用,可以實現更寬頻段的覆蓋,提高整體去耦效果。


垂直互聯過孔對去耦網絡Q值的提升

垂直互聯過孔在PCB設計中用于連接不同層的元件,合理設計垂直互聯過孔可以提升去耦網絡的Q值,從而提高去耦效率。


1. 減少寄生參數:優化過孔的尺寸和布局,減少寄生電感和寄生電容的影響。例如,使用較小的過孔尺寸和較短的連接路徑。

2. 增加地平面覆蓋:在垂直互聯過孔周圍增加地平面覆蓋,形成低阻抗的回流路徑,減少信號干擾和電磁耦合。

3. 合理布線:確保垂直互聯過孔的布線路徑盡可能短且直接,避免不必要的迂回,降低寄生參數的影響。


介質諧振與去耦電容的協同抑制模型

介質諧振和去耦電容的協同作用可以有效抑制PCB中的電磁干擾。建立一個協同抑制模型有助于優化電路設計。

1. 模型建立:考慮介質諧振的頻率特性和去耦電容的阻抗特性,建立一個綜合的電磁干擾抑制模型。通過模擬和分析,確定最佳的元件參數和布局方案。

2. 參數優化:根據模型的分析結果,優化去耦電容的容值、介質材料的選擇以及元件的布局,以實現最佳的抑制效果。

3. 實驗驗證:通過實際的電路測試和測量,驗證協同抑制模型的有效性,并根據測試結果進一步調整和優化設計。
