layout實戰—高速信號過孔設計的工程實踐

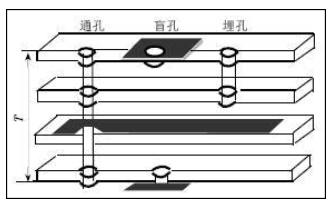

一、過孔寄生參數對信號質量的影響
(一)寄生電容
過孔存在對地的寄生電容,會延長信號上升時間,降低電路速度,導致信號損失和相位失真。對于一塊厚度為50mil的PCB板,使用內徑為10mil、焊盤直徑為20mil的過孔,寄生電容約為0.517pF。多個過孔累積效應會更明顯。
(二)寄生電感
過孔存在寄生電感,其寄生串聯電感會削弱旁路電容的貢獻,減弱電源系統濾波效用。以50mil厚PCB板為例,過孔電感約為1.015nH。高頻電流通過時,等效阻抗可達3.19Ω,影響不容忽視。
二、背鉆(Backdrill)技術應用與殘樁效應消除
(一)背鉆技術的應用
背鉆是一種PCB制造工藝,通過使用比原始過孔鉆頭稍大的鉆頭,去除過孔殘樁中不需要的導電鍍層。當過孔變換導致殘樁長于15mil時,背鉆可減少插入損耗并確保它們之間不會共振。
(二)殘樁效應的消除
過孔殘樁會在較低頻率下共振,增加插入損耗,使信號衰減更厲害。背鉆能有效去除殘樁,減小寄生電容效應,保證過孔處阻抗與走線一致,提升信號完整性。
三、高速過孔陣列與回流路徑優化
(一)過孔陣列布局
在高速PCB設計中,合理布局過孔陣列很重要。應避免過孔過于密集導致信號干擾,保持過孔間距一致性,減少信號傳輸中的不連續性。同時,盡量讓過孔陣列與信號流向一致,降低信號反射和串?dāng)_風險。
(二)回流路徑優化
為確保信號回流順暢,應在信號換層過孔附近放置接地過孔,提供短距離回流路徑。還可以在PCB板上增加一些接地過孔,優化回流路徑,降低回流路徑阻抗,提升信號完整性。
