差分信號在高速PCB中的設計與優化

  • 2025-03-19 09:06:00
  • 瀏覽量:340

一、差分對的布線規則與對稱性控制

(一)等長原則

在高速PCB設計中,差分對的布線首先要遵循等長原則。兩條差分信號線的長度應盡可能一致,以確保兩個差分信號在傳輸過程中始終保持相反極性,減少共模分量。如果線長不等,信號傳輸過程中會產生相位差,導致共模噪聲增大,影響信號質量。例如,在USB 3.2接口設計中,差分數據線對內走線長度嚴格等長,走線長度偏差控制在±5mil以內。


(二)等寬與等距原則

差分對的兩條信號走線寬度需要保持一致,且它們之間的間距要保持不變,保持平行。這有助于維持差分線對的特性阻抗一致,使信號在傳輸過程中能穩定、均衡地進行,減少因阻抗不匹配引發的反射與失真現象。在實際布線中,要盡量避免差分線的間距忽遠忽近,否則差分阻抗就會不一致,進而影響信號完整性及時間延遲。


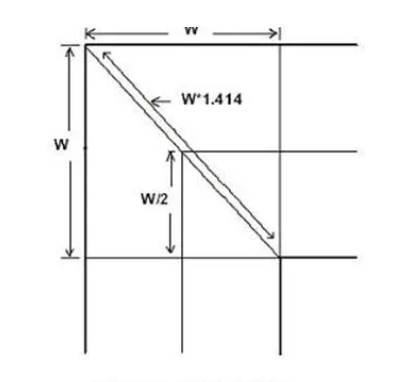

(三)對稱性控制

差分對的布線應保持對稱性,使兩條線路之間形成鏡像。在布線時要考慮規劃布線方式,避免障礙物,如過孔或無源器件,以保持差分對的對稱性。此外,在走線的整個長度上使用相同的走線寬度,確保差分對走線之間的間距保持一致。


二、共模噪聲抑制與差分阻抗計算

(一)共模噪聲抑制

共模噪聲是差分信號傳輸中常見的問題,它會導致信號質量下降。為了抑制共模噪聲,可以采取以下措施:

1. 增加接地絕緣:在設計中使用絕緣放大器或絕緣變壓器等元件,將信號的差模分離,避免差模信號對接地的影響。

2. 降低共模噪聲:通過設計合適的濾波器、使用低噪聲電源等方法來降低共模噪聲的水平,減少差模干擾。

3. 優化接地電路:在PCB設計中,合理規劃接地布局,減少接地路徑,降低接地電阻,避免形成環路等不良影響。


(二)差分阻抗計算

差分阻抗是差分信號設計中的一個重要參數。對于無耦合的差分對,差分阻抗是單端傳輸線阻抗的2倍。在實際設計中,可以通過精確控制傳輸線的幾何參數,如走線寬度、厚度、間距等,來實現所需的差分阻抗。此外,還可以使用現場解決工具(field solver)來設計走線間隔,方便地獲得偶模和奇模阻抗值。


三、高速接口的差分設計實例

(一)USB 3.2接口的差分設計

在USB 3.2接口的PCB設計中,為了保證良好的信號質量,差分數據線走線應盡可能短、直,且在同一層面。差分數據線對內走線長度嚴格等長,走線長度偏差控制在±5mil以內。同時,要控制90±10%的均勻差分阻抗,并盡量在臨近地平面的布線層走線且不要換層。此外,差分數據線走線應有完整的地平面層作為參考平面,不能跨平面分割,以減少反射和阻抗變化。


(二)PCIe 5.0接口的差分設計

對于PCIe 5.0接口,由于其高速傳輸特性,對差分信號的設計要求更為嚴格。在布線時,要確保差分對的長度匹配,避免因長度不一致導致的時序問題和抖動。同時,要嚴格控制差分阻抗,保持傳輸線的一致性。此外,為了減少串擾和電磁干擾,差分線對之間要有足夠的隔離,或者通過GND隔離。
