一、高速信號完整性面臨的挑戰

（一）信號反射問題

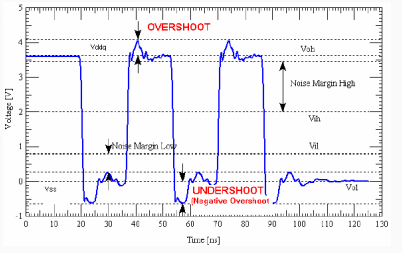

在高速PCB設計中，信號反射是一個常見的問題。當信號在傳輸線上傳播時，如果遇到阻抗不匹配的情況，就會有一部分信號被反射回信號源。這種反射會導致信號波形出現過沖和振鈴現象，從而影響信號的完整性。例如，當傳輸線的特性阻抗與負載阻抗不匹配時，信號的反射系數就會增大，進而導致信號失真。

（二）串?dāng)_問題

串?dāng)_是指相鄰信號線之間的相互干擾，它會導致信號的噪聲增加、毛刺增多以及抖動增大。在高速PCB設計中，隨著信號頻率的提高，串?dāng)_問題變得更加嚴重。串?dāng)_主要分為近端串?dāng)_和遠端串?dāng)_兩種類型。近端串?dāng)_是由于信號線之間的電容耦合和電感耦合引起的，而遠端串?dāng)_則是在整個傳輸線長度上產生的干擾。

（三）損耗問題

信號在傳輸過程中會受到各種損耗的影響，主要包括介質損耗和趨膚效應損耗。介質損耗是由于傳輸線周?chē)慕橘|(zhì)材料對信號的吸收作用引起的，而趨膚效應損耗則是由于信號頻率升高導致電流集中在導線表面，增加了電阻損耗。這些損耗會導致信號的幅度減小、上升時間變緩，從而影響信號的質量。

 二、解決方案

（一）阻抗匹配設計

阻抗匹配是解決信號反射問題的關鍵。通過使信號源的輸出阻抗、傳輸線的特性阻抗以及負載阻抗相等，可以最大限度地減少信號反射。在PCB設計中，可以通過精確控制傳輸線的幾何參數，如走線寬度、厚度、間距等，來實現阻抗匹配。此外，還可以使用端接電阻來進一步優化阻抗匹配。

（二）端接電阻的應用

端接電阻可以有效地吸收反射信號，減少信號反射。常見的端接電阻類型包括串聯端接、并聯端接和Thevenin端接等。選擇合適的端接電阻類型和阻值，可以顯著改善信號的完整性。例如，在高速數字電路中，通常采用串聯端接來減少反射和串?dāng)_。

（三）傳輸線優化

優化傳輸線的設計可以減少損耗和串?dāng)_。首先，選擇合適的傳輸線類型，如微帶線、帶狀線或差分對等，以滿足信號傳輸?shù)囊?。其次，合理安排傳輸線的布局，避免過長的傳輸線和過多的過孔，減少信號的損耗和反射。此外，還可以通過增加地平面的完整性、優化電源分配網絡等措施來提高信號的完整性。

三、仿真工具在信號完整性分析中的應用案例

（一）Hyperlynx的應用

Hyperlynx是一款廣泛應用于PCB信號完整性分析的仿真工具。它提供了豐富的功能模塊，如信號完整性仿真、電源完整性仿真、電磁兼容仿真和熱仿真等。在信號完整性分析中，Hyperlynx可以精確構建傳輸線的特征阻抗、耦合和頻域損耗模型，并提供優化的阻抗匹配端接方案。例如，在一個內存接口設計中，工程師使用Hyperlynx的LineSim功能對傳輸線進行建模和仿真，分析了不同端接方案下的信號反射和串?dāng)_情況，最終確定了最佳的端接電阻值和傳輸線參數，確保了信號的完整性。

（二）Sigrity的應用

Sigrity是另一款在高速PCB設計中常用的信號完整性仿真工具。它能夠?qū)?fù)雜的高速互連結構進行精確建模和分析，幫助工程師優化設計。例如，在一個高速背板設計項目中，工程師利用Sigrity對背板上的多層傳輸線和連接器進行仿真分析，評估了不同材料和結構對信號完整性的影響。通過仿真結果，工程師調整了傳輸線的幾何參數和材料選擇，有效減少了信號的損耗和反射，提高了系統的性能。
