在可穿戴設備突破10mm厚度瓶頸、折疊屏手機實現8.6mm鉸鏈結構的背后，一場由微孔技術驅動的電子工程革命正在悄然發生。HDI（高密度互連）板作為這場變革的核心載體，通過持續進化的微型化技術，正在重新定義現代電子產品的物理邊界。

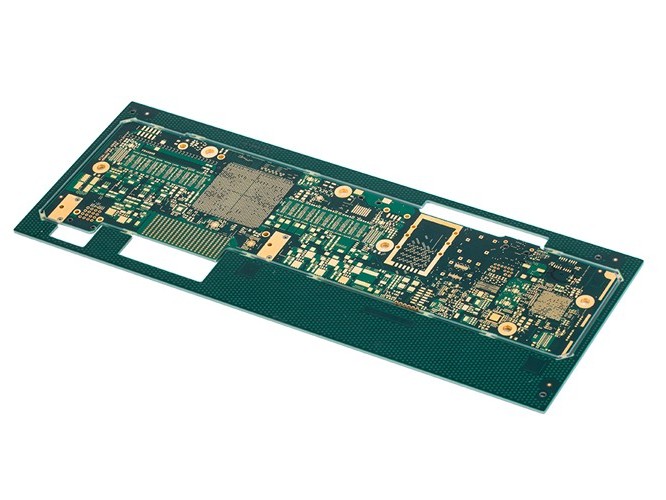

（16層HDI）

一、鉆孔技術的量子躍遷

傳統機械鉆孔在0.15mm孔徑時良品率驟降至65%，而紫外激光系統在同等條件下保持98%的加工穩定性。這種差異源于兩種技術的物理本質：機械鉆頭在直徑縮減時面臨材料斷裂強度與切削扭矩的平方反比衰減，而飛秒激光通過非線性吸收效應，能在20μm焦斑內實現0.8J/cm2的精確燒蝕。最新數據表明，CO?激光與UV激光的復合工藝，可使30μm微孔深徑比突破8:1，同時將加工周期縮短至傳統工藝的1/5。

二、三維架構的拓撲重構

3D打印技術正在顛覆HDI板的原型開發范式。美國某實驗室最新開發的導電銀漿直寫系統，可在4小時內完成16層堆疊結構的原型制作，相較傳統工藝縮短87%的周期。這種增材制造工藝實現了0°-180°任意角度的立體走線，使BGA封裝密度提升至傳統設計的2.3倍。更值得關注的是，納米銀線懸浮液與介電材料的交替打印，正在突破傳統FR4基材的物理限制，創造出曲率半徑達2mm的三維柔性電路結構。

三、生物電子學的微型化實踐

在醫療級智能手環領域，0.18mm微孔陣列已成為生命體征監測模塊的標準配置。某旗艦產品通過768個盲孔組成的星型散熱陣列，在3.5×3.5mm空間內集成PPG、ECG雙模傳感器，實現0.02℃的溫度分辨率。更革命性的突破來自可吸收式醫療貼片，其采用生物降解基板與25μm微孔構成的網狀電路，在完成30天連續監測后能完全溶解于組織液。

四、跨維度的技術融合

當5G毫米波頻段要求傳輸線長度誤差控制在±12μm時，HDI技術開始與半導體工藝深度融合。臺積電最新發布的InFO_HDI方案，通過硅通孔（TSV）與介質層微孔的異構集成，使封裝尺寸縮減40%的同時提升10GHz頻段插損特性。這種跨界融合正在模糊PCB與芯片的界限，催生出兼具布線密度與運算能力的新物種。

在這場微型化競賽中，HDI技術已突破單純的工藝改良層面，演變?yōu)槎鄬W科交叉的創新平臺。從量子點激光鉆孔到生物可降解介質的出現，每一次技術迭代都在重塑電子設備的形態可能。當微孔密度突破每平方厘米1200個關口時，我們或將見證電子設備進入真正的"隱形時代"——技術存在感消失于物理形態的極致壓縮之中。
