鋁基板熱管理方案:導熱-絕緣-結構協同設計
在電子設備不斷追求高性能和高集成度的今天,PCB(印刷電路板)的熱管理問題變得至關重要。尤其是對于大功率、高發熱的電子模塊,如LED車燈驅動模塊,如何有效散熱成為確保設備穩定運行和延長使用壽命的關鍵。鋁基四層板作為一種高效的熱管理解決方案,正逐漸受到業界的廣泛關注。

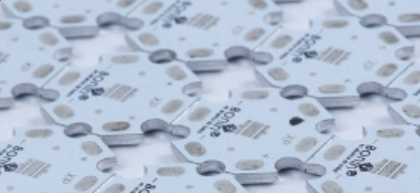

一、鋁基板的熱管理優勢
鋁基四層板由四層結構組成,包括兩層鋁基板和兩層絕緣導熱層,以及中間的電路層。這種結構設計使得鋁基四層板在導熱、絕緣和結構強度方面具有獨特的優勢。
導熱性能:
鋁基板具有優異的導熱性能,能夠快速將熱量從發熱元器件傳導到整個板面,從而降低局部溫度。其導熱系數通常在200-220W/mK之間,遠高于傳統的FR-4材料。在LED車燈驅動模塊中,鋁基板能夠有效地將LED芯片產生的熱量散發出去,防止因過熱導致的光衰和壽命縮短。
絕緣性能:
絕緣層在鋁基四層板中起著至關重要的作用,它不僅需要具備良好的絕緣性能以確保電路的安全運行,還需要具有一定的導熱性能以輔助散熱。通過特殊的工藝處理,絕緣層的導熱系數可以達到1.5W/mK(標準型)甚至4.2W/mK(增強型),在保證絕緣的同時,有效降低了熱阻。
結構強度:
鋁基板本身具有良好的機械強度和硬度,能夠?yàn)殡娐钒逄峁┓€(wěn)定的支撐,使其在高溫、振動等惡劣環境下仍能保持良好的性能。這對于汽車電子等對可靠性要求較高的應用領域尤為重要。
二、導熱-絕緣-結構的協同設計
為了實現鋁基四層板的最佳熱管理效果,需要在導熱、絕緣和結構設計方面進行協同優化。
導熱與絕緣的平衡:
在設計鋁基四層板時,需要在導熱和絕緣之間找到一個平衡點。一方面,要提高絕緣層的導熱性能,以加快熱量的傳導;另一方面,又要確保絕緣層具有足夠的絕緣強度,以防止電氣擊穿。通過采用新型的絕緣材料和優化的制造工藝,可以在一定程度上實現這兩者的兼顧。
結構優化:
除了材料的選擇,合理的結構設計也是提高鋁基四層板熱管理性能的關鍵。例如,在電路層與鋁基板之間設置導熱填料或?qū)釅|片,可以進一步降低熱阻,提高散熱效率。此外,優化電路布局,將高發熱元器件分散布置,避免熱量集中,也有助于提高整個板子的散熱性能。
三、金屬基板工藝突破
金屬基板工藝方面取得了一系列突破,為鋁基板的熱管理提供了更強大的技術支持。
絕緣層導熱系數分級
捷配通過特殊的材料配方和工藝控制,實現了絕緣層導熱系數的分級。標準型絕緣層導熱系數為1.5W/mK,適用于一般的熱管理需求;而增強型絕緣層導熱系數可達到4.2W/mK,能夠滿足更高功率密度和更嚴苛散熱要求的應用場景。
層壓溫度曲線優化
在層壓過程中,捷配采用了135℃→170℃的階梯升溫方式,這種優化的溫度曲線能夠有效降低熱應力,提高層壓質量。經過這種工藝處理的鋁基四層板,其層間結合更加緊密,熱循環穩定性更強,經受住了200次熱循環(-40℃~125℃)的考驗,無分層現象。
銅鋁結合強度提升
捷配還成功提高了銅鋁結合強度,使其大于1.8kN/m。這種高強度的結合不僅能夠確保電路層與鋁基板之間的良好電氣連接,還能夠在熱膨脹和收縮過程中保持結構的穩定性,進一步提高了鋁基四層板的可靠性和使用壽命。
四、LED車燈驅動模塊實測效果
在實際應用中,采用捷配鋁基四層板熱管理方案的LED車燈驅動模塊表現出了顯著的散熱效果。實測數據顯示,該模塊的溫升降低了28℃,有效提高了LED燈的發光效率和使用壽命,同時增強了整個車燈系統的穩定性和安全性。
總之,鋁基板通過導熱-絕緣-結構的協同設計,結合先進的金屬基板工藝,在PCB熱管理領域展現出了巨大的潛力。隨著電子設備對散熱性能要求的不斷提高,這種創新的熱管理方案將為更多高功率、高集成度的電子模塊提供可靠的散熱解決方案,推動電子技術的進一步發展。
