——從系統視角平衡介質厚度、材料成本與性能——

在現代高速電子系統中，多層板的阻抗控制是確保信號完整性與系統性能的關鍵。本文將從系統設計的角度，綜合探討如何在介質厚度、材料成本與性能之間取得平衡，為工程師提供實用的指導。

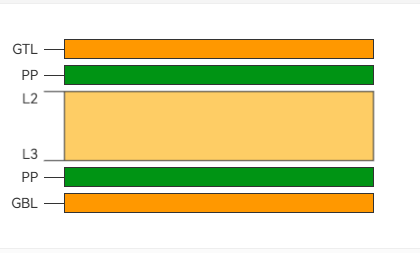

 一、疊層設計原則

（一）高速信號層與參考層的布局

在多層板設計中，高速信號層應盡量靠近參考層（如地平面或電源平面），以減小信號線與參考層之間的介質厚度 \( H \)。這一布局策略有助于降低信號傳輸?shù)淖杩梗瑴p少串?dāng)_和電磁干擾（EMI）。例如，在常見的六層板設計中，信號層通常緊鄰地平面，以確保信號的回流路徑短且直接，從而提高信號完整性。

（二）電源/地層的介質選擇

對于電源層和地層之間的介質材料，通?？梢赃x擇成本較低的FR4。這是因為電源層和地層主要用于提供穩定的參考電壓和電流回流路徑，對高頻性能的要求相對較低。通過使用厚介質的FR4，可以在保證基本電氣性能的同時，顯著降低材料成本。

二、混合材料場景

（一）高頻區與數字區的材料劃分

在設計包含高頻模塊（如射頻RF模塊）和數字模塊的多層板時，建議在高頻區使用Rogers材料，而在數字區使用FR4材料。Rogers材料具有低介電常數（Dk）、低損耗角正切（Df）和優異的高頻穩定性，能夠有效減少高頻信號的損耗和反射，適用于天線、通信裝置等高頻應用。而FR4材料則憑借其較低的成本和良好的機械性能，適用于對高頻性能要求不高的數字信號區域。

 三、厚度公差管理

（一）板材供應商的厚度誤差及其影響

在實際生產中，板材供應商提供的介質厚度通常存在±10%的誤差。這種厚度變化會直接影響微帶線的阻抗，因為阻抗與介質厚度的平方根成反比。為了應對這一問題，設計時應預留一定的阻抗調整裕量，例如在計算線寬時考慮最壞情況下的介質厚度。

（二）應對措施

在設計階段，可以通過精確的阻抗計算和仿真，結合實際的材料厚度公差，優化信號線的寬度和間距。在制造階段，嚴格控制板材的厚度公差，并采用高精度的加工工藝，確保最終產品的阻抗特性符合設計要求。

四、成本-性能權衡表

（一）不同材料組合的對比分析

以下是幾種常見材料組合的每平米價格與阻抗穩定性對比：

| 材料組合 | 每平米價格（約） | 阻抗穩定性 | 適用場景 |

| --- | --- | --- | --- |

| 全Rogers | 高 | 高 | 高頻、高可靠性要求的設備 |

| 混合Rogers與FR4 | 中高 | 中高 | 高頻與數字混合的設備 |

| 全FR4 | 低 | 低 | 中低速數字設備 |

從表中可以看出，全Rogers材料組合雖然成本較高，但具有最佳的阻抗穩定性，適用于對高頻性能要求極高的設備。而混合Rogers與FR4的方案則在成本和性能之間取得了較好的平衡，適用于大多數高速數字與高頻混合的系統。全FR4材料組合則因其低成本和基本的性能，適用于中低速數字設備。

五、結論

在多層板的阻抗控制設計中，合理選擇介質厚度和材料類型是實現系統性能與成本平衡的關鍵。通過遵循疊層設計原則、優化混合材料布局、嚴格管理厚度公差，并結合成本-性能權衡分析，工程師可以在保證信號完整性的同時，降低生產成本，提高產品的市場競爭力。
